| 产品特性 : | 质量保障 | 材质 : | 碳化钨 |
| 品牌 : | 工奥阀门 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 手动 |
| 型号 : | PZ41THW | 流动方向 : | 单向 |
| 用途 : | 放料 | 适用介质 : | 微颗粒物、粉末等 |
| 规格 : | DN100 |

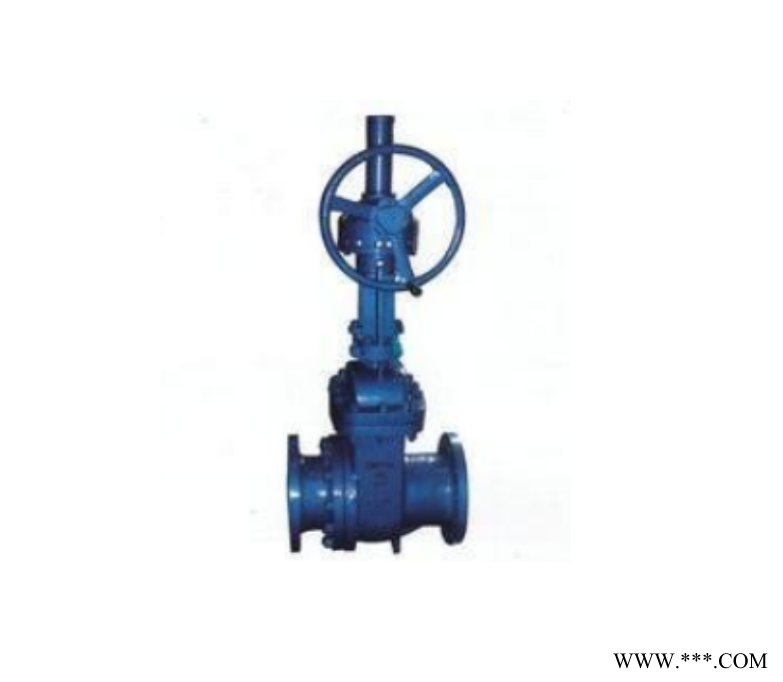

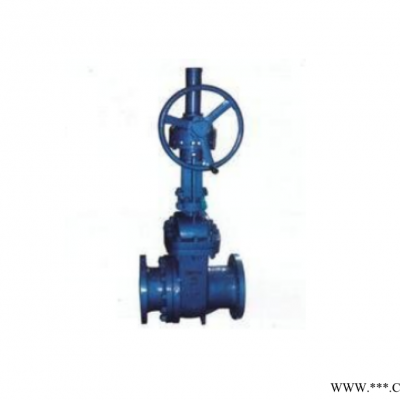

一、PZ41THW耐磨碳化钨排渣阀产品概述
碳钢排渣闸阀 PZ41H采用法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金（碳钢+钴铬钨），阀体材料为碳素钢，具有排渣功能的闸阀。是工作温度在0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。
排渣闸阀采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。排渣闸阀中大口径设置滚动轴承，启闭轻松。排渣闸阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和***性。排渣闸阀阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。排渣闸阀密封副材料为***陶瓷或***合金，***性强、***冲蚀、耐擦伤、摩擦力小、密封可靠。排渣闸阀启闭件采用半密封副强制密封，性能优良。
二、PZ41THW耐磨碳化钨排渣阀产品特点
1、中大口径设置滚动轴承，启闭轻松。
2、启闭件采用半密封副强制密封，性能优良。
3、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
4、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
5、阀杆经调质和表面氮化处理，有良好的抗腐蚀性，抗擦伤性和***性。
6、密封副材料为***陶瓷或***合金，***性强、耐冲蚀、耐擦伤、密封可靠
三、PZ41THW耐磨碳化钨排渣阀零件材质
阀 体 |
WCB |
|
阀 盖 |
WCB |
|
支 架 |
WCB |
|
闸 板 |
WCB+***合金 |
WCB+陶瓷 |
阀 杆 |
2Cr13 |
|
阀 座 |
WCB+***合金 |
WCB+陶瓷 |
密封环 |
增强柔性石墨 |
|
填 料 |
增强柔性石墨 |
|
阀杆螺母 |
ZCuA110Fe3 |
|
四、PZ41THW耐磨碳化钨排渣阀设计标准
设计与制造：GB12234 GB2595
法兰尺寸：GB9113 JB/T79
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：---
检验与试验：JB/T9092 GB13927
