| 品牌 : | 三科 | 型号 : | L41H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 手动 |
| 介质温度 : | 常温 | 工作压差 : | 0 |
| 产品别名 : | 节流阀 | 适用范围 : | 各种工况 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水、蒸汽、油品 | 压力环境 : | 常压 |
一、产品介绍：

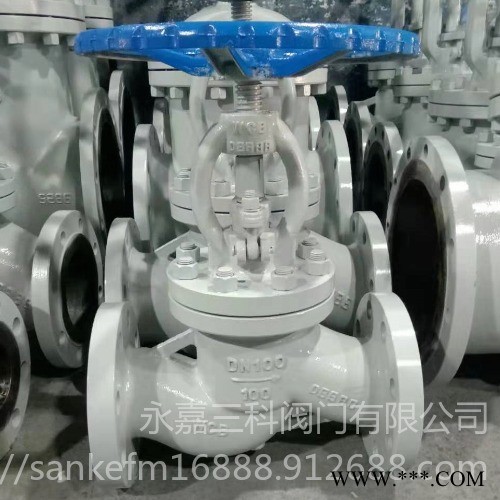

L41H铸钢节流阀的启闭件是塞形的阀瓣铸钢法兰密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。广泛适用于食品、医药、石油、化工、钢铁、环保、造纸等输送管路中做介质切断或流通。
二、产品特点：
1、构造较简单，便于制造和维修，成本低。
2、调节精度不高，不能作调节使用。
3、密封面易冲蚀，不能作切断介质用。
4、密封性较差。
三、性能参数：
型号 | 公称压力 | 试验压力 | 工作温度（℃） | 适用介质 | ||
强度（水）Mpa | 密封（水）空气（Mpa） | 低压密封（空气）Mpa | ||||
L41H-16P（R） | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID |
硝 * 类 | ||||||
L41H-25P（R） | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | ACETIC ACID |
醋 * 类 | ||||||
L41H-40P（R） | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | NITRIC ACID |
* 酸 类 | ||||||
L41H-64P（R） | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | ACETIC ACID |
* 酸 类 | ||||||
四、零部件材料：
零件名称 | 材 料Material | |
L41H-16P-25P-40P | L41H-16R-25R-40R | |
阀体、阀盖 | 铬镍钛钢 | 铬镍钼钛钢 |
阀 板 | ||
阀 杆 | ||
阀杆螺母 | 铝铁青铜 | |
手 轮 | 灰铸铁、可铸锻铁 | |
五、连接尺寸：
型 号 | 公称通径 | 尺 寸（mm） | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
L41H-16P（R） | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
订货须知：
尊敬的用户您好：如果在您确定要使用之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。
