| 品牌 : | 深荣 | 型号 : | 气动程控阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 工作温度 : | 常温 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 标准 : | 国标 |
| 密封形式 : | 软密封型 | 种类 : | 浮球式 |
| 结构形式 : | 固定球球阀 | 外形 : | 中型 |
| 主体材料 : | 铸铁 | 作用对象 : | 水 |
| 口径 : | DN200 | 类型 : | 油罐阻火器 |
| 阀瓣开启高度 : | 全启式安全阀 | 阀体构造 : | 封闭式 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |
| 功能 : | 固定用陶瓷 | 特性 : | 高频绝缘陶瓷 |
| 微观结构 : | 单晶 | 测量范围 : | DN100 |
参数

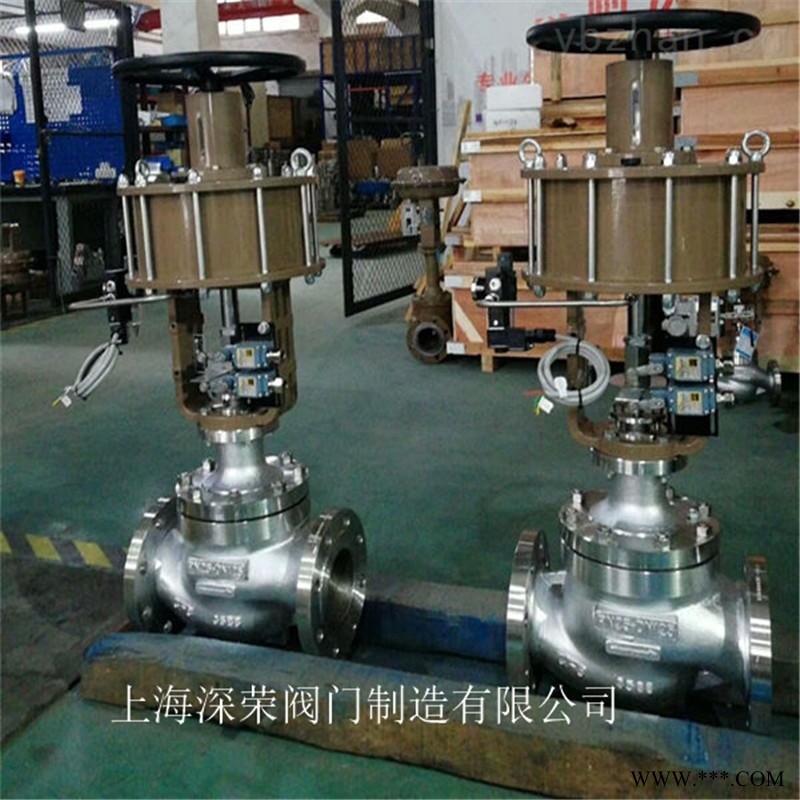

名称: PSA气动程控阀
产地: 上海
品牌: 上海深荣
公称通径: DN10~DN200mm ;
公称压力: PN1.6~PN6.4Mpa;
适用温度: -29~425℃;
阀体材质: 碳钢不锈钢;
适用介质: 水、油品、气体类;
概述
PSA气动程控阀顾名思义他是一款气动活塞式控制的切断阀，气缸有两种结构形式一种是双作用气开/气关，一种是单作用带有复位功能的长期工作常开/常闭故障可以实现出厂设定复位功能，法兰连接，直通式结构，接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
结构原理
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。ZSQM 型气动活塞式套筒切断阀平衡式阀芯，可提高切断压差。二位三通切断阀四通式阀体，有三个流道口，特别适用于对两条流路的切换。
技术参数
| 公称通径 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 额定流量系数（ KV ） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
| 额定行程（ mm ） | 8 | 12 | 20 | 25 | ||||||
| 气缸直径（ mm ） | 75 | 100 | 150 | |||||||
| 允许泄 | 硬密封（ l/h ） | 单座、三通： 1.2 × 10 -7 ×阀额定容量 | ||||||||
| 漏 量 | 套筒： 5 × 10 -6 ×阀额定容量 | |||||||||
| 软密封 | VI 级 | |||||||||
| 工作温度（） | -20~200 -40~450 | |||||||||
| 公称压力 PN （ MPa ） | 1.6 4.0 6.4 | |||||||||
| 允许压差 | ZSQP | 单作用 | 1.16 | 0.66 | 0.39 | 0.6 | 0.39 | 0.4 | 0.31 | 0.2 |
| （ MPa ） | 双作用 | 6.4 | 5 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | |
| ZSQM | 单作用 | 公称压力 | ||||||||
| 双作用 | ||||||||||
| ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.3 | 0.2 | |
| 双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2 | 1.32 | 0.85 | ||
| 信号压力（ KPa ） | 0 或 400~600 | |||||||||
工作原理
当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（ 0.4~0.6MPa ）时，压缩弹簧，带动推杆、阀体、阀芯移动到限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。
订货说明
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径PSA气动程控阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 PSA气动程控阀法兰，伸缩节及 PSA气动程控阀连接螺栓，并根据用户需要提供 PSA气动程控阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
