| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | D971X | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 固定球球阀 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 公称通径 : | DN200 |
| 形态 : | 角式 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 外形 : | 中型 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

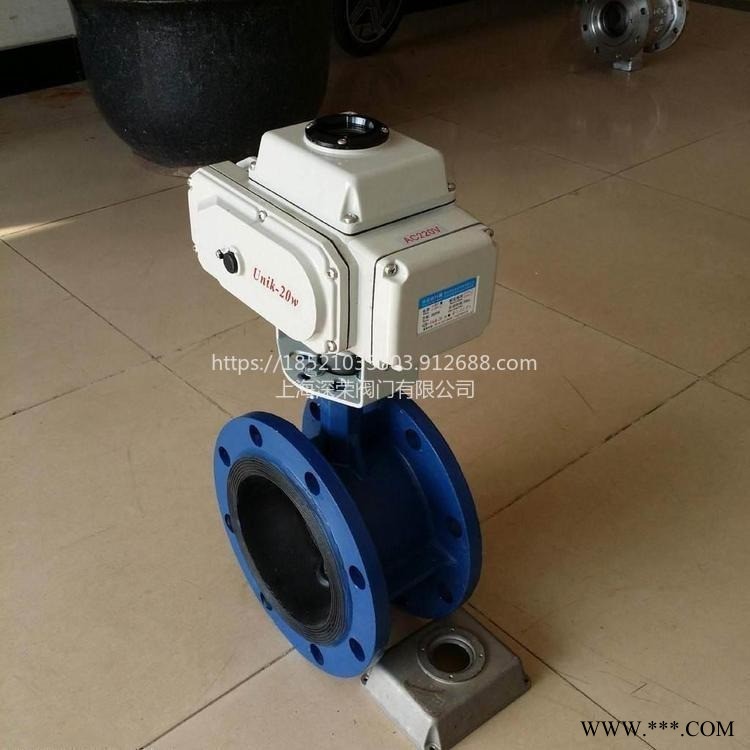

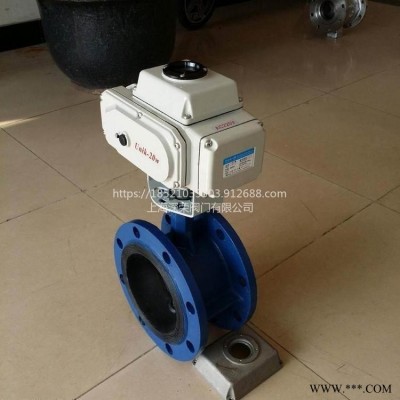

D971F防爆电动对夹蝶阀D971X产品简介：
防爆电动蝶阀D971X防爆电动橡胶软密封蝶阀D971F防爆电动对夹蝶阀D971X/D9B71F防爆电动对夹式蝶阀D9B71X/D9E71F防爆电动四氟密封蝶阀/D9E71X防爆电动橡胶密封蝶阀/防爆电动不锈钢蝶阀由对夹式蝶阀装配上防爆电动执行器组合而成，是种专门应用于易燃易爆气体、液体或粉尘等介质的防爆阀门，设备均经过防静电处理，防护等级般在IP65.67.68, 防爆等级为ExdⅡBT4 或CT4的防爆标志。根据介质温度高低的不同，选用不同的密形式，分为金属密封和软密封结构，也可根据工况的需要选择开关型或调节型防爆电动对夹蝶阀（输入4～20mA电流信号控制来调节流量的大小），在现代工业自动化控制领域中起到不可缺少的作用。应用：防爆型电动蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中等给排水、气体管道上作调节流量和截流介质的作用。
结构原理：
防爆型电动蝶阀的结构原理是把设备可能点燃爆炸性介质的部件全部封闭在个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性介质在内部爆炸而不损坏。隔爆外壳使设备内部空间与周围的环境隔开。当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。技术参数：阀门型号：FBD971X/F，FBD941X/F，FBD973H/W，FBD943H/W通径规格：DN50～DN1200结构形式：中线型，三偏心(对夹式，法兰)阀体材质：铸钢WCB、不锈钢304、不锈钢316公称压力：PN10、PN16、PN25、PN40适用温度：-40℃～450℃应用范围：可燃气体、空气、液体、粉尘等介质产品特点：启闭快，带手动，可远程控制，适用于易燃易爆的场所电动执行器技术参数：作用形式： 普通开关型、调节型（4～20mA）环境温度： -30℃～+70℃电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz防护等级： IP67、IP68可选功能选项 （可选）防 爆 型： 防爆等级：dⅡBT3/T4信号反馈： 有源信号、S无源信号带加热器： 可在潮湿环境中干燥执行器内元件（可选）手动功能： 电动执行器带有手动开阀、关阀功能调 节 型： 输入4～20mA信号,实现阀门调节功能零件材料：阀体：球墨铸钢、铸钢、合金钢、不锈钢蝶板：灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈：各种橡胶、聚四氟、不锈钢阀杆：2Cr13、不锈钢设计标准：设计标准：GB/T2238-1989法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78结构长度：GB/T12221-1989压力试验：GB/T13927-2000；JB/T9092-1999性能规范：电源电压 AC220V、AC380V、4-20mA电源电压 4～20mADC，负载电阻：≤500Ω连接形式 对夹式、法兰式防爆等级 IP65(或IP67)、隔爆标志：Exd ⅡBT4 或CT4信号隔离 输入信号、输出信号、电源三隔离动作范围 0～90°环境温度 -25～+70℃、环境湿度：≤95%阀体材质 碳钢、不锈钢304、316
