| 加工定制 : | 是 | 型号 : | X43T |
| 品牌 : | 博希阀门 | 材质 : | 铸钢 不锈钢 |
| 连接形式 : | 法兰 | 公称通径 : | DN15-300 |
| 结构形式 : | 填料式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通 | 适用介质 : | 油品 |

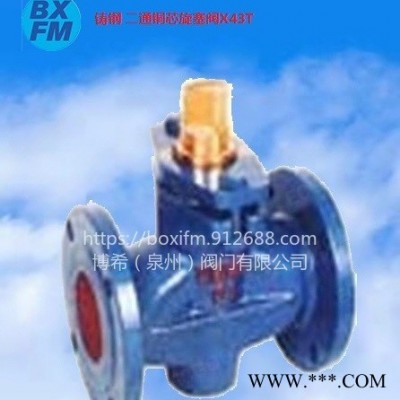

二通铜芯旋塞阀X43T概述
X43T二通铜芯旋塞阀是一种用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。旋塞阀的塞体为圆柱体，与阀体的圆孔面配合组成密封副。旋塞阀是历***使用***早的一种阀门，其结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，我厂生产的X43F46型衬氟旋塞阀内部全部为四氟材料，密封性极好且不容易磨损，使用介质***。
1、适用于经常操作，启闭迅速、轻便。 2、流体阻力小。 3、结构简单，相对体积小，重量轻，便于维修。 4、密封性能好。5、不受安装方向的限制，介质的流向可任意。 6、无振动，噪声小。 3注意事项设计管路时需要保留阀柄旋转的位置。4规格型号DN15——DN200，法兰为***法兰（10KG、16KG、25KG）
二通铜芯旋塞阀X43T详细资料：
X43T-1.0二通铜芯旋塞阀X43T二通铜芯旋塞阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保.主要性能规范适用介质水、蒸汽、油品,工作温度（℃）≤100
X43T二通铜芯旋塞阀,铜芯法兰旋塞阀,二通法兰式旋塞阀结构
X43T二通铜芯旋塞阀,铜芯法兰旋塞阀,二通法兰式旋塞阀主要材质
产品特性: 铜芯旋塞阀 型号: X43T 品牌: 金豪阀 材质: 铸钢 连接形式: 法兰
加工定制: 是 公称通径: 50mm 结构形式: 紧定式 压力环境: 常压
工作温度: 常温 标准: *** 流动方向: 单向
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X43T-1.0 | 铸铁 | 铸铜 | 铸铁 | 油浸石棉盘根 柔性石墨 |
X43T二通铜芯旋塞阀主要性能规范
型号 | 公称压力 PN（MPa） | 试验压力PS（MPa） | 适用介质
| 工作温度（℃） | |
壳体 | 密封 | ||||
X43T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
X43T二通铜芯旋塞阀,铜芯法兰旋塞阀,二通法兰式旋塞阀主要尺寸
型号 | 公称通径 | 尺寸（mm） | |||||||||
L | D | D1 | D2 | f | b | z-φd | □s | h | H | ||
X43T-1.0 | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
