伊顿VICKERS威格士比例节流阀KTG4V-5-2B70N-Z-M-U-G7-30|目前最新的【供应专区】

品牌 :	VICKERS/威格士	型号 :	KTG4V-5-2B70N-Z-M-U-G7-30
材质 :	铸钢	连接形式 :	快装
启闭件的形状 :	沟形节流阀	订货号 :	1354322
货号 :	1216495	公称通径 :	10
压力环境 :	常压	工作温度 :	常温
标准 :	美标	流动方向 :	单向
形态 :	旋转式	零部件及配件 :	配件
驱动方式 :	电磁	类型(通道位置) :	直动式
流量调节范围 :	12	是否跨境货源 :	是
主要销售地区 :	欧洲、其他	有可授权的自有品牌 :	否

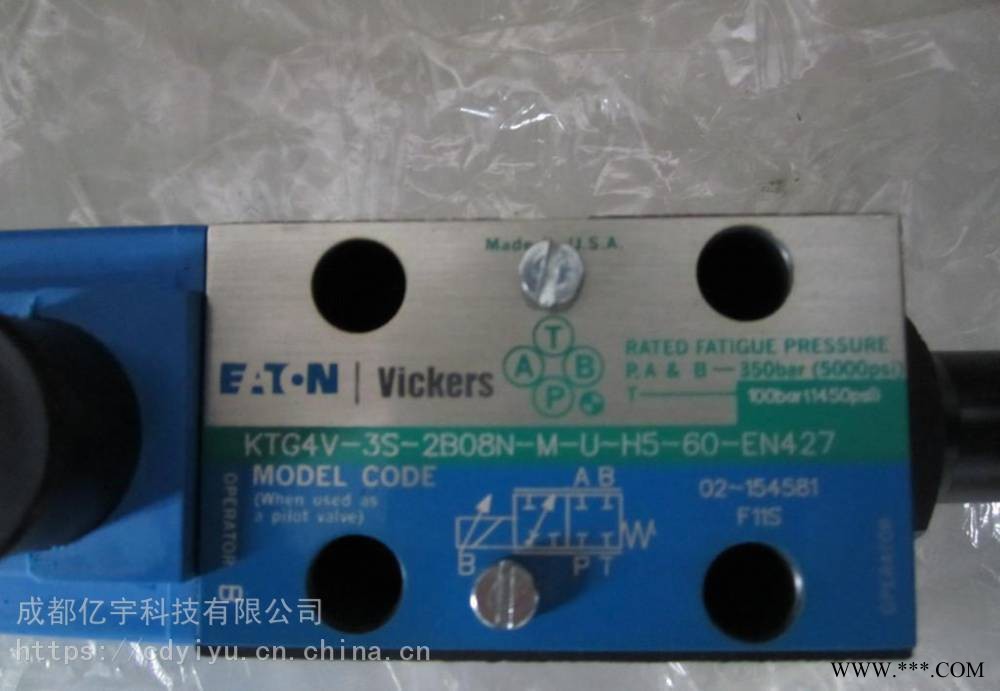

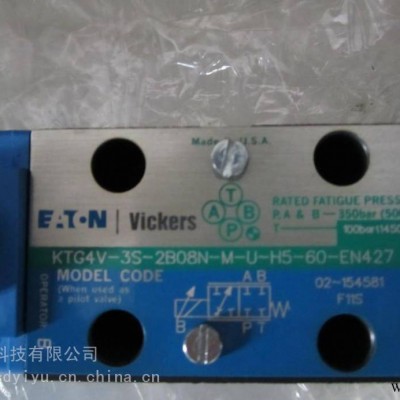

伊顿VICKERS威格士比例节流阀 KTG4V-5-2B70N-Z-M-U-G7-30

KTG 阀是带一个电磁铁的比例节流阀。B 型是没有电磁铁 A 的弹簧对中型。F 型的弹簧偏置于油口 A 端，并通过减小流量实现对渐增信号的响应。KTG 阀芯可以连续定位，实现节流。这些阀的主要功能是定向，并根据电磁铁电流成比例地限制流量。油液又控制一个工作缸或者一个液压马达的速度、运动方向、加速度和减速度。

这种阀的设计填补了常规电磁阀与伺服阀或者反馈比例阀之间的空白。它们提供阀芯位置控制和流量节流，用在不需要具有高精度、高重复性或快速响应的带反馈的比例阀或伺服阀的应用场合。与威格士的电子放大器同时使用，这种阀提供了智能控制系统与液压肌肉之间的接口。这是一种非常实用的方法，它可以控制执行器的方向和速度，同时消除了由于机器负载的快速加速或减速所引起的冲击。除了提高设备的性能和寿命外，这种比例阀还显著地简化了系统设计，它把方向和流量控制组合在一起，该元件安装于标准 NFPA/ISO 底板或集成块上。

这种阀通过适合系统要求的特定的阀配置，可以适用于多种用途。这种阀由施加在电磁铁 A 或 B 上的电流来控制。此电流在电磁铁推杆上产生一个力，使阀芯移动。阀芯移动到电磁力与复位弹簧力平衡为止。因而，阀芯的位移与通过电磁铁线圈的电流大小成比例。

"KA" 阀装有内装放大器，而 KDG 和 KTG 阀没有。除这一个区别外，上面关于 KDG 和 KTG 阀的描述同样适用于 KADG 和 KATG 阀。 KA 型控制放大器装于一个牢固的金属盒内，直接安装在阀上，并和阀预先接好了线。对增益、死区平衡和颤振的出厂设置调整保证了阀对阀的高重复性。所需的电气输入仅是 24V 电源和一个 ±10V 的电压指令信号。

进口节流和出口节流:

选择阀芯时，必须弄清楚系统要求。出口节流阀芯在工作口和油箱口之间有节流鼠尾槽，实现液压执行器回油管路的节流。出口节流是常用的阀芯配置，并且一般用于中位负载过大和/或减速控制的场合。进口节流阀芯在压力油口和工作油口之间有节流鼠尾槽，实现液压执行器进油管路的节流。进口节流阀芯通常与压力补偿用的压力调节器模块合用，用于无超限负载和负载传感泵回路的应用场合。当将出现负载变化(阻力超限或反过来)，或者不确定的系统动态特性妨碍了进口节流和出口节流特性阀芯的选择，应使用带进口节流和出口节流特性的阀芯。

阀芯位置:

除非电磁铁连续通电，否则弹簧对中阀和弹簧偏置阀将由弹簧定位。

注意: 任何滑阀如果长时间保持切换位置，可能由于污染物阻塞而卡紧，无法弹簧复位。因此阀应定期切换以防止这种现象发生。

流量 :

通过比例阀的流量取决于阀芯位置和阀的压差。这与通过针阀的流量相似。类似于针阀，当比例阀打开时，流量增加；而如果通过阀的压差变化(如因负载压力变化)，则流量也变化。这种现象说明，"额定流量" 乃是与以上参数有关的不定参数。然而，与针阀不同，比例阀显示了负载补偿的固有特性，其中阀压降的增加在流量上的影响逐渐减少(见 13 页和 26 页的功率容量轮廓图)。为消除压力变化的影响，可以在比例阀上安装一个压力调节器模块以实现压力补偿。

推荐油液 :

推荐 KDG4V 和 KTG4V 阀使用石油基油液。氟橡胶密封件是标准的，适用于磷酸酯液、或它的混合液、水乙二醇、油包水乳化液和石油基油液。请参考 694 出版物中关于油液和温度的建议。不推荐高水基油液(95% 水)。

VICKERS比例方向控制KTG4V－5

任何滑阀如果长时可保持切换位置，可能由于污染物柱塞而卡紧，无法弹簧复位。因此阀应定期切换以防止这种现象发生。流量通过比例阀的流量取决于阀芯位置和阀的压差。这与通过针阀的流量相似。类似于针阀，当比例阀打开时，流量增加；而如果通过阀的压差变化（如因负载压力変化），则流量也变化。这种现象说明，＂额定流量＂乃是与以上参数有关的不定参数。然而，与针阀不同，比例阀显示了负载补偿的固有特性，其中阀压降的增加在流量上的影响逐渐减少（见13页和26页的功率容量轮廊图）。 VICKERS比例方向控制阀为消除压力変化的影响，可以在比例阀上安装一个压力调节器模块以实现压力补偿。

特别注意的是：

电磁力和阀流量是与电流而不是与电压成比例。因而，为获得zui佳性能，应使用恒流电气信号。这种信号有助于补偿漂移，否则当电流使电磁铁温度升高和阻抗变大时会发生漂移。节流流量直接与放大器的指令信号成比例。在阀芯上加工节流鼠尾槽迅速扩大。随着阀芯离开其中间位置，节流鼠尾槽迅速扩大节流面积，使更多的油液流过。

威格士的节省空间的CPF溢流阀通过把油液回路中的压カ限制于想要的zui高值，

借此保护液压泵和液压系统免遭压力峰值之害，来提升机器的可靠性和正常工作时间。CPF溢流阀，设计成安装于各种SAE泵出□法以消除阀的管路和接头。阀直接安装于泵法兰直接降低了设置成本并提供高度耐泄露的，紧奏的泵控制组件。

CPF溢流阀具有两级设计，带迅速动作的锥阀式主级使运行简单、耐用和。先导级特征是灵敏的调整机构， VICKERS比例方向控制阀允许在宽范围（直到阀的zui高额定值）内以精细的增量来设定压力。

CPF溢流阀可用的压力设定调节器选择有标注的带锁紧螺母的螺钉式调节器，可选的带锁紧螺钉的滚花旋钮或者带或不带钥匙锁的千分尺旋钮。所有型号上都有外部遥控／泄放口。附加的可选特征包括不同的压力设定范围和这样配备的阀上的许多电磁阀选项。
