| 类型 : | 节流阀 | 材质 : | 铸铁 |

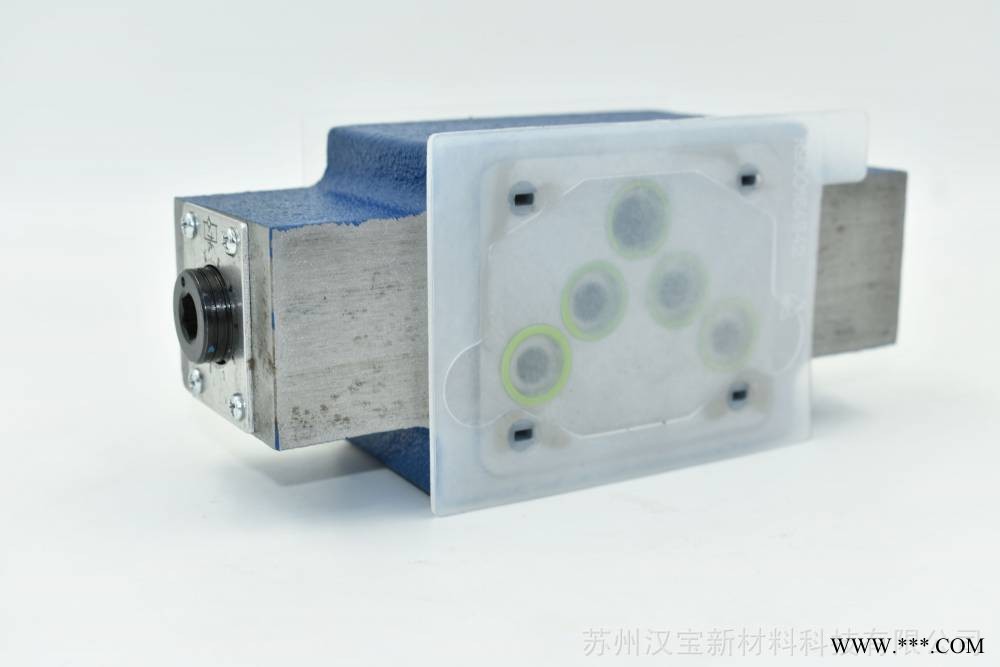

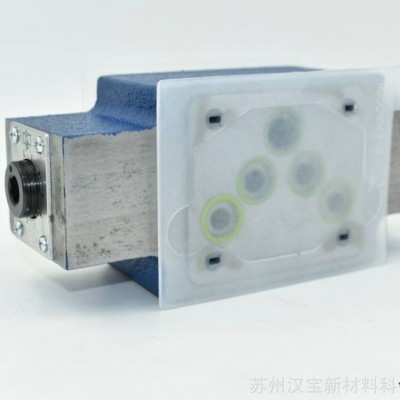

| 型号 : | Z2FS10A5-3X/S2 | 品牌 : | Rexroth/力士乐 |
| 类型（通道位置） : | 叠加阀 | 连接形式 : | 螺纹 |
| 驱动方式 : | 电磁 | 订货号 : | R900989100 |
| 加工定制 : | 否 | 货号 : | R900989100 |
| 适用范围 : | 航天、冶金、电力、汽车、钢铁、煤炭、造纸、石化、水利、船舶机械等 | 产品别名 : | 节流阀 |
| 适用介质 : | 油品 | 适用温度 : | -30至80 |
| 公称压力 : | 31.5 | 公称通径 : | 10 |
| 安装形式 : | 板式安装 | 工作温度 : | 常温 |
| 零部件及配件 : | 请看详细说明 | 流动方向 : | 双向 |
| 形态 : | 请看详细说明 | 压力环境 : | 常压 |
| 主体材料 : | 铸铁 | 规格 : | 10 |
| 是否跨境货源 : | 否 |
特征
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型：
• 带刻度可锁定旋钮• 内六角带刻度主轴• 带刻度旋钮
进油或回油节流
防腐蚀设计
说明：
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边 (2) 和节流阀芯 (3.1) 形成的节流点 (1)，经通道 A1 导入执行机构 A2。节流阀芯 (3.1) 可通过主轴 (4) 进行轴向调节，从而允许调节节流点 (1)。
同时，通道 A1 中的液压油通过孔 (5) 导入到活塞侧 (6)。主动压力和弹簧力使节流阀芯 (3.1) 保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧 (7) 的方向上移动节流阀芯 (3.2)，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀，可使用单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
部分型号：
Z2FS10-3-3X/V Z2FS10-5-3X/V Z2FS10-7-3X/V
Z2FS10A3-3X/S2 Z2FS10A3-3X/S Z2FS10A3-3X/SV
Z2FS10A5-3X/S2 Z2FS10A5-3X/S Z2FS10A5-3X/SV
Z2FS10A7-3X/S2 Z2FS10A7-3X/S Z2FS10A7-3X/SV
Z2FS10B3-3X/S2 Z2FS10B3-3X/S Z2FS10B3-3X/SV
Z2FS10B5-3X/S2 Z2FS10B5-3X/S Z2FS10B5-3X/SV
Z2FS10B7-3X/S2 Z2FS10B7-3X/S Z2FS10B7-3X/SV
