| 品牌 : | 浙江南高 | 型号 : | 300X-16Q |
| 材质 : | 球墨铸铁 | 形态 : | 球式 |
| 连接形式 : | 法兰 | 驱动方式 : | 水力控制 |
| 流动方向 : | 单向 | 公称通径 : | DN25-DN500 |
| 零部件及配件 : | 配件 | 外形 : | 中型 |
| 标准 : | 国标 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 适用介质 : | 水 | 是否跨境货源 : | 否 |

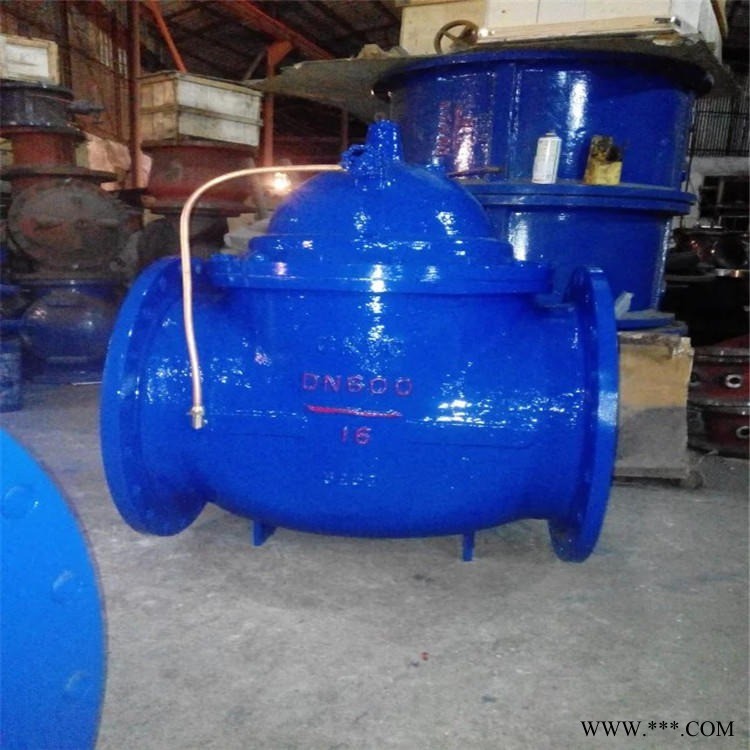

产品名称 | 300X缓闭止回阀 |
产品型号 | 300X |
公称通径 | DN25-800 |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
技术参数：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 0-80 | |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
单向阀 | 铜合金 |
微型过滤器 | 不锈钢 |
主要连接尺寸(PN 1.0-2.5MPa)：
公称通径DN | L | H | H1 | A | B |
50 | 250 | 260 | 90 | 170 | 170 |
65 | 280 | 285 | 98 | 180 | 180 |
80 | 310 | 295 | 110 | 190 | 190 |
100 | 350 | 315 | 120 | 200 | 200 |
125 | 400 | 335 | 145 | 215 | 215 |
150 | 450 | 390 | 155 | 230 | 230 |
200 | 550 | 460 | 190 | 255 | 255 |
250 | 650 | 520 | 250 | 295 | 295 |
300 | 800 | 620 | 290 | 325 | 325 |
350 | 900 | 650 | 330 | 380 | 380 |
400 | 1000 | 710 | 360 | 415 | 415 |
450 | 1000 | 750 | 445 | 435 | 435 |
500 | 1100 | 800 | 495 | 460 | 460 |
600 | 1100 | 900 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1200 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 |
