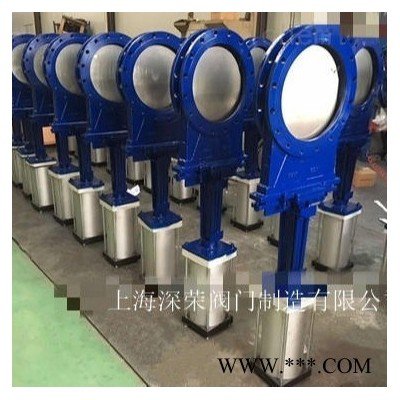

上海深荣 PZ673H气动闸板阀 气动单向阀 可定制各种材质

PZ673H/Y/F/X气动刀型闸阀

产品简介：

 气动闸板阀PZ673H气动插板阀PZ673F气动刀闸阀PZ673X气动刀型闸阀PZ673Y气动刀形闸阀/气动刀型闸板阀/气动刀型插板 阀/气动不锈钢插板阀PZ673W气动不锈钢刀型闸阀是在手动刀闸阀基础上加个气动执行器，从而实现阀门的开和关。其可分为上 下两部分，上半部分为气动执行器，下半部分为阀门。采用刀型闸板，具有良好的剪切作用，zui适宜于浆料、粉粒料、纤维等难 以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物， 自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。气动刀型闸阀具有启闭速度快、设计合理、结构紧凑、密封可靠、操作 轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-180℃ 情况下正常工作。 性能规范： 公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤425℃ 纸浆、污水、煤浆、灰、 渣水混和物 零部件材质： 体、盖 闸板 阀杆 密封面 不锈钢、碳钢 不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 连接尺寸：(mm) PZ673H、PZ673X、PZ673Y、PZ673F MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M 0.6 50 43 90 110 335 4-M12 1.0 50 50 100 125 335 4-M16 65 46 110 130 363 4-M12 65 50 120 145 363 4-M16 80 46 125 150 395 4-M16 80 50 135 160 395 4-M16 100 52 145 170 465 4-M16 100 50 155 180 465 8-M16 125 56 175 200 530 8-M16 125 50 185 210 530 8-M16 150 56 200 225 630 8-M16 150 60 210 240 630 8-M20 200 60 255 280 750 8-M16 200 60 265 295 750 8-M20 250 68 310 335 900 12-M16 250 70 320 350 900 12-M20 300 78 362 395 1120 12-M20 300 80 368 400 1120 12-M20 350 78 412 445 1260 12-M20 350 90 428 460 1260 16-M20 400 102 462 495 1450 16-M20 400 100 482 515 1450 16-M22 450 114 518 550 1600 16-M20 450 120 532 565 1600 20-M22 500 127 568 600 1800 16-M20 500 130 585 620 1800 20-M22 600 154 670 705 2300 20-M22 600 140 685 725 2300 20-M27 700 165 775 810 2500 24-M22 700 165 800 840 2500 24-M27 800 190 880 920 2800 24-M27 800 190 898 950 2800 24-M30 900 203 980 1020 3100 24-M27 900 203 1005 1050 3100 28-M30 1000 216 1080 1120 3400 28-M27 1000 216 1115 1160 3400 28-M30 1200 254 1295 1340 3600 32-M30 1200 254 1325 1380 3600 32-M36 产品性能 作用：主要用于排空、卸放管路中的介质。 适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。 应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。

 特点：

本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、 易拆卸等优点 产品参数备注 （1）刀型闸阀价格由口径、材质、压力的不同而异 （2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等 （3）传动方式：手动、齿轮传动、气动、电动、电液动等 （4）口径从DN50-DN1200；压力从1.0Mpa-2.5Mpa；温度-29℃-650℃ （5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢 气动 刀闸阀也叫气动刀形闸阀、气动刀型闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的 管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳 紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀按驱动方式分为手动刀型闸阀、气动 刀型闸阀、电动刀型闸阀。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN1200，可在工作压力0.6MPa~1.6MPa，使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除 密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。

 上海深荣阀门主要生产销售【气动闸板阀PZ673H气动插板阀PZ673F气动刀闸阀PZ673X气动刀型闸阀PZ673Y气动刀形闸阀/ 气动刀型闸板阀/气动刀型插板阀/气动不锈钢插板阀PZ673W气动不锈钢刀型闸阀】，备有大量库存现货以出厂价直销！我们直 秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图 片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   PZ673H气动闸板阀    是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   PZ673H气动闸板阀   法兰，伸缩节及PZ673H气动闸板阀 连接螺栓，并根据用户需要提供   PZ673H气动闸板阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
