| 品牌 : | 锐茨 | 型号 : | H44H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVZ静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN50-100 |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 低温 | 类型(通道位置) : | 二通式 |
产品概述：

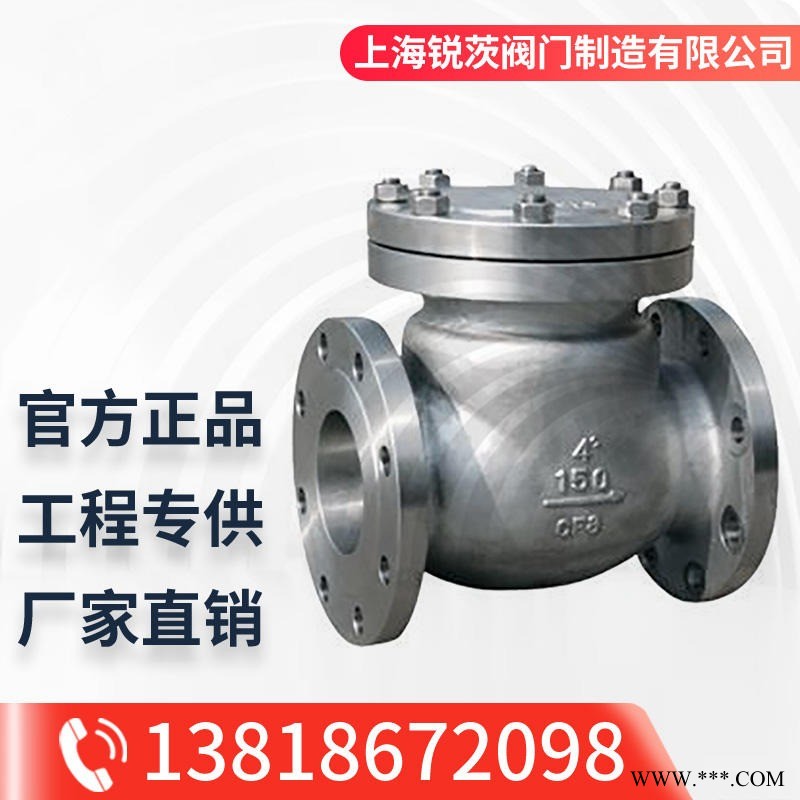

H44H、H44W美标旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
应用范围：
美标止回阀门用于工业管道上作阻止介质逆流的装置。
结构特点：
美标止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
连接尺寸及重量：
NPS | in | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
mm | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | |
L-L1 | in | 8.00 | 8.50 | 9.50 | 11.50 | 13.00 | 14.00 | 19.50 | 24.50 | 27.50 | 31.00 | 34.00 | 38.50 | 38.50 |
mm | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 864 | 978 | 978 | |
L2 | in | 8.50 | 9.00 | 10.00 | 12.00 | 13.50 | 14.50 | 20.00 | 25.00 | 28.00 | 31.50 | 34.50 | 39.00 | 39.00 |
mm | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 | 800 | 876 | 991 | 991 | |
d1 | in | 3.62 | 4.13 | 5.00 | 6.18 | 7.32 | 8.50 | 10.63 | 12.76 | 15.00 | 16.26 | 18.50 | 20.98 | 22.99 |
mm | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 | 533 | 584 | |
d2 | in | 4.75 | 5.50 | 6.00 | 7.50 | 8.50 | 9.50 | 11.75 | 14.25 | 17.00 | 18.75 | 21.25 | 22.75 | 25.00 |
mm | 120.5 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 | 476 | 540 | 578 | 635 | |
D | in | 6.00 | 7.00 | 7.50 | 9.00 | 10.00 | 11.00 | 13.50 | 16.00 | 19.00 | 21.00 | 23.50 | 25.00 | 27.50 |
mm | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 | 635 | 699 | |
b | in | 0.75 | 0.88 | 0.94 | 0.94 | 0.94 | 1.00 | 1.13 | 1.19 | 1.25 | 1.38 | 1.44 | 1.56 | 1.69 |
mm | 16 | 17.5 | 19 | 24 | 25 | 26 | 29 | 31 | 32 | 35 | 37 | 40 | 43 | |
n-Φd | in | 4-0.75 | 4-0.75 | 4-0.75 | 8-0.75 | 80.87 | -0.87 | 8-0.87 | 12-1.00 | 12-1.00 | 12-1.13 | 16-1.13 | 16-1.25 | 20-1.25 |
mm | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 | 16-32 | 20-32 | |
H | in | 5.31 | 6.10 | 6.61 | 9.37 | 9-80 | 10.91 | 13.35 | 15.67 | 20.67 | 21.77 | 22-99 | 26.30 | 28.03 |
mm | 135 | 155 | 168 | 235 | 249 | 277 | 339 | 398 | 525 | 553 | 584 | 688 | 712 | |
WT(kg) | BF | 17 | 21 | 29 | 42 | 69 | 74 | 108 | 177 | 282 | 372 | 570 | 665 | 900 |
BW | 13 | 17 | 24 | 36 | 57 | 62 | 96 | 158 | 238 | 324 | 483 | 48 | 782 |
