| 产品特性 : | HC44X-16C | 品牌 : | GHBF |
| 型号 : | HC44X-16C DN450 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 50-600 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

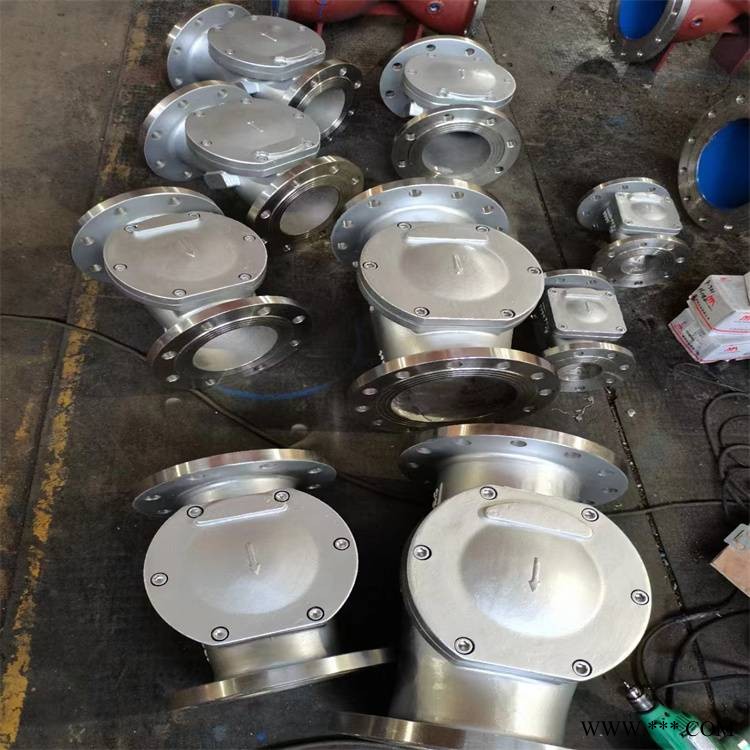

橡胶瓣止回阀主要由阀体、阀瓣及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积设计，具有水头损失小，不易拖动杂物，维修简便等特点。该阀主要适用于给排水系统，可安装在水泵出口处，以防止介质倒流及水锤对泵的损害，该阀还可安装在蓄水池进水管的旁通管道上，以防止池水倒流至给水系统中。
产品特点：
采用全流面积式设计，水头损失小，不易推及杂物，维修简便。
密封采用斜板式设计，关闭行程短。
阀瓣采用橡胶与钢板经高温压制而成，耐冲涮，性能好。
产品结构简单，保养，维修，运输均很方便。
主要技术参数 ：
公称压力(Mpa) |
1.0 |
1.6 |
壳体试验压力(Mpa) |
1.5 |
2.4 |
密封试验压力(Mpa) |
1.1 |
1.76 |
适用温度℃ |
<80 |
|
适用介质 |
清水、油品 |
主要零件材料 ：
阀体、阀盖 |
灰铸铁、碳刚 |
阀瓣 |
橡胶组合件 |
弹簧 |
不锈刚 |
主要外形尺寸：
公称通径(DN) |
L |
H |
40 |
165 |
180 |
50 |
200 |
190 |
65 |
215 |
210 |
80 |
240 |
230 |
100 |
290 |
250 |
125 |
330 |
280 |
150 |
355 |
315 |
200 |
500 |
370 |
250 |
620 |
430 |
300 |
700 |
475 |
350 |
785 |
550 |
400 |
915 |
600 |
