| 产品特性 : | HC41X-16C | 品牌 : | GHBF |
| 型号 : | HC41X-16C DN80 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 50-600 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

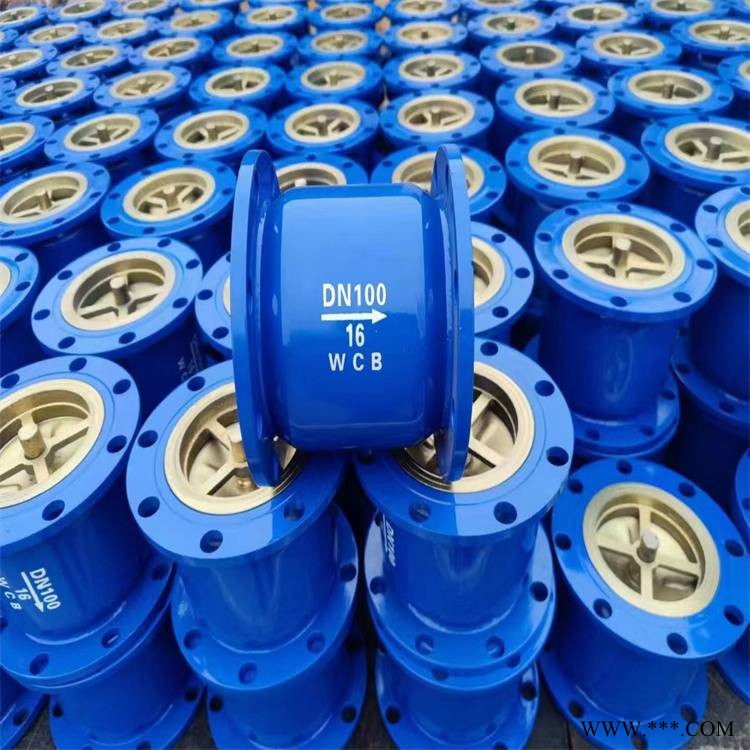

一、HC41X节能消声止回阀结构及用途：
1、阀体内腔采用流线型设计，流量按***设计，减少急弯、拐角、尖凸，从而减少流体的阻力。
2、阀瓣前后设计为锥形，使流体阻力大大减少，又减少了因紊流所产生的噪声。
3、阀瓣关闭的行程短，只有公称通径的1/4，减少了阀瓣的关闭时间，减少了水锤的产生。
4、阀使用弹簧加速阀瓣关闭速度、降低水锤产生。
5、阀瓣为空心薄壳结构，减少阀瓣的惯性，不但使阀瓣关闭时能迅速启动，也减少了关闭时的冲击噪声
6、本产品可以垂直、水平、倾斜以及任何角度安装。 7、本产品结构紧凑、零件少、体积少、重量轻、外型美 观。
8、内外表面均喷涂环保涂层，确保产品的防腐蚀及安全性。
三、HC41X节能消声止回阀主要技术参数:
型号 |
公称压力 |
试验压力PS（MPa） |
工作温度 |
适用介质 |
|
壳体 |
密封 |
||||
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
洁净水 |
1.6 |
2.4 |
1.76 |
|||
2.5 |
3.75 |
2.75 |
四、HC41X节能消声止回阀主要外形尺寸：
型号 |
H41X H41H-P H41H-T |
|||||||||||||
DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
362 |
380 |
450 |
545 |
580 |
