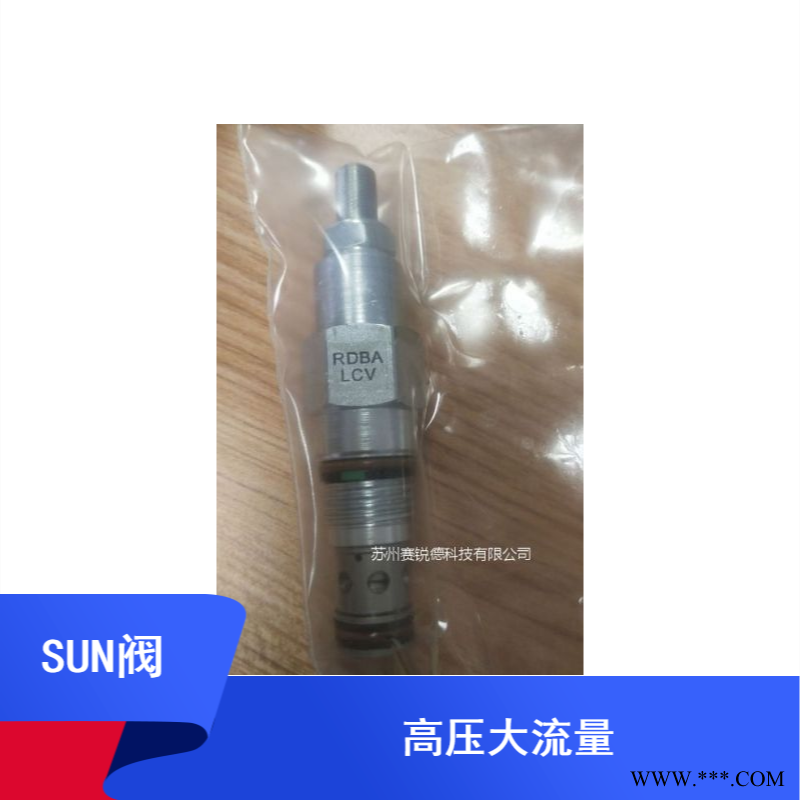

SUN插装阀CXBA-XAN 单向阀CODA-XCN

SUN插装阀CXBA-XAN 单向阀CODA-XCN 此换向阀采用大扭矩直流减速电机驱动换向，因此即使在恶劣的工况下（如低温或粘度很高的润滑脂），换向动作也十分可靠 同时,在阀块使用时间较长后,还需要用到工业内窥镜对其进行检测,以判断内部可能会产生的锈斑、油孔铁屑、孔道内切屑、杂质等等,以尽快对其进行清理,保证液压阀块的正常工作带先导协助开启的平衡阀是用来控制超驰负载。它允许油液从方向阀（口2）到负载口（口1）单向自由流通，同时直动式，先导协助溢流阀功能可以控制从口1到口2的液流。口3的先导协助以先导比率的作用系数降低了溢流功能的有效设定值。此阀还被称作运动控制阀或者越过中心阀。

• 平衡阀的设定值应该至少为负载压力值的1.3倍。
• 顺时针旋转调节将会减少设定，降低压力。
• 完全释压情况下，设定低于200psi（14bar）。
• 2口的背压将会增加溢流值，增加值为（1+先导比）×压力值
• 标准设定下，阀的复位压力值高于阀开启值的85%。当设定值小于标准设定值，复位压力值的百分比将相应变小。
• 此阀在先导级没有主动密封，因此口3和口2将会有3 in3/min@1000 psi (45 ml/min.@70 bar)的泄漏量。这在主从回路以及阀-缸回路的泄漏测试中需要考虑进去。
• 配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
• Sun的平衡阀可以被安装进执行器内部的安装孔，成为执行器的一部分，进而更加安全地保护回路。
• 有两种单向阀开启压力可选。在防止执行器气穴现象的时候，推荐使用4psi（0.3bar）的单向开启压力。
• 所有的3口平衡阀，负载控制阀，以及先导开启单向阀都结构上可以相互替换。（对同样的规格情况下，他们是相同流量路径相同孔型）
• 抗腐蚀阀是针对腐蚀环境下使用的，其型号通过后缀“/AP”区分（查阅如下可选项）。外部零件是由不锈钢，同时可能的情况下带有钛或者黄铜，内部的零件由碳钢制作，就如同标准阀。如需要知道更详细的信息，请查看结构材料页面。
• Sun浮动式的结构可以zuiida限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象。

  插孔	T-11A
  系列	1
  通流能力	60 L/min.
  先导比	3:1
  zuida设定时zuidatuiijian负载压力	215 bar
  zuida设定	280 bar
  工厂默认的设定值	30 cc/min.
  回座时zuida泄漏	0,3 cc/min.
  Adjustment - No. of CCW Turns from Min. to Max. Setting	3.75
  运行特性	标准
  复位	>85% of setting
  阀头部安装六角尺寸	22,2 mm
  阀安装扭矩	41 - 47 Nm
  调节螺栓的内六角尺寸	4 mm
  Locknut Hex Size	15 mm
  Locknut Torque	9 - 10 Nm
  型号重量	0.16 kg.
  Seal kit - Cartridge	Buna: 990011007
  Seal kit - Cartridge	EPDM: 990011014
  Seal kit - Cartridge	Polyurethane: 990011002
  Seal kit - Cartridge	Viton: 990011006
