| 品牌 : | GH/工恒 | 型号 : | J23W |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 常压 |
| 公称通径 : | DN3-DN15 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 各种高腐蚀化学介质 |
| 类型(通道位置) : | 二通式 |
特点
比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是 合适的了。一般的针型阀形都做成螺纹连接。
用途
广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域等。
执行标准
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹对焊接管式
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+200℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质8. 公称通径:DN6,DN10,DN15,DN20,DN25

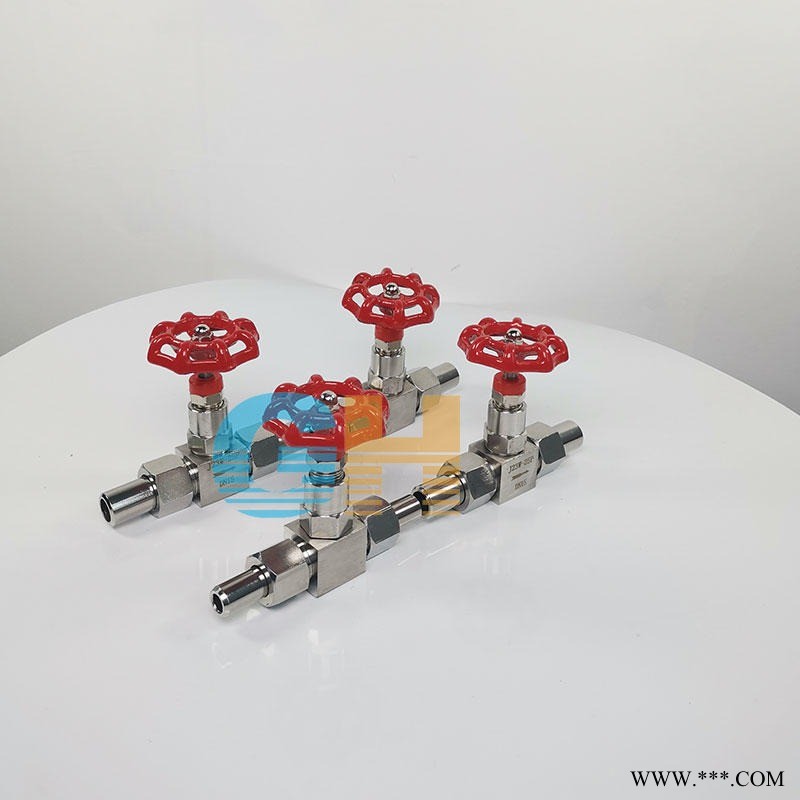

J23W双相钢针型阀：又叫2205双相钢仪表阀，整体材质2205双相钢制作耐酸性腐蚀，手动开关，直通式结构，阀芯针型或者圆锥形，外螺纹连接+配套焊接管子，J23W阀座密封是本体，J23F阀座密封是聚四氟乙烯，J23Y阀座密封是堆焊STL合计耐磨，公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：2205
材质特性
为沉淀硬化不锈钢，它们是在铁素体的基体中含35%～40%的奥氏体，其屈服强度约为19Cr-9Ni奥氏体不锈钢的2倍，并具有高硬度及良好的塑性和冲击韧性。特别适合在既有磨蚀又有冲刷的腐蚀工作条件下使用，因而广泛地应用于在氧化和还原的强酸工况中，在有氯的环境中有特殊的抗应力腐蚀开裂的性能。CD-4MCu、CD3MN、CE3MN和F53双相不锈钢使用温度为-29～316℃。
安装使用注意事项
零部件材料 | ||
序号 | 零件名称 | 材质 |
NO. | Part name | Material |
1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
2 | 平垫圈Plain washer | PTFE RTFE铜(copper) |
3 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
4 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) |
金属盘根(Matel and Graphite) | ||
6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
11 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
门是否适合安装管路压力及温度要求使用。
2、安装时首先把两端焊接管子取下。
3、对照阀门实际长度焊接管子进行安装。
4、安装完成后开关检测阀门是否正常开闭。
5、开机运行后检测阀门是否正常密封。
6、无异常可以正常生产使用。
外螺纹不锈钢针型阀订货注意事项
①产品名称与型号
②公称直径
③电源电压
④工作压差
⑤使用介质
⑥连接方式
⑦介质温度
⑧工称压力
⑨是否带附件以便我们的为您正确选型。
