| 品牌 : | GH/工恒 | 型号 : | J91W |
| 材质 : | 不锈钢 | 连接形式 : | 卡套 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 1.6 |
| 公称通径 : | DN6-25mm | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水，蒸汽，油品等 |
| 类型(通道位置) : | 二通式 |
公称通径：DN6-DN25
公称压力：≤6000Psi(414bar)
适用温度：-46℃~170℃(RTFE)；≤540℃(GRAPHOIL)
适用介质：水、蒸汽、油品、气体
阀体材质：碳钢、不锈钢
连接方式：卡套连接

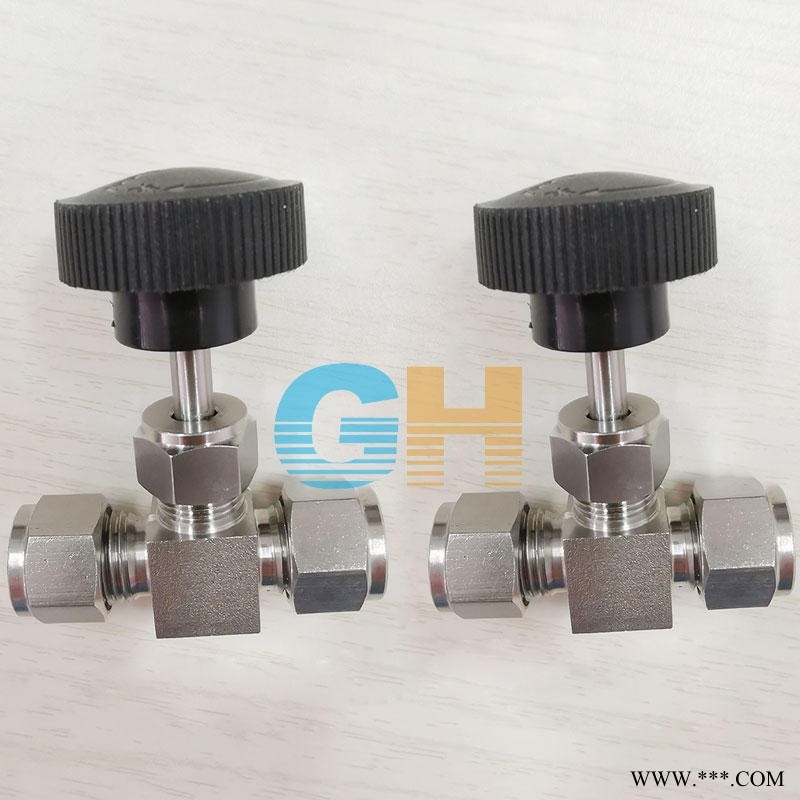

卡套针型阀特性：
①紧凑而轻便；
②四氟密封压力装置，阀杆操作时*无泄漏；③螺纹下的密封填料可以防止螺纹被流体介质所腐蚀；
④两个流量口，有合适的流量方向。
特性:
1. 制造标准：ANSI AMSE GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 卡套Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
2 | 连接螺母Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀体Body | 20# A105 SS304 SS304L SS316 SS316L |
4 | 阀盖垫片Bonnet Gasket | 紫铜(Red copper) PTFE RTFE |
5 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料垫Packing Seat | PTFE柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
7 | 填料Packing | PTFE柔性石墨(Expanded Graphite) |
8 | 填料压盖Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 锁紧螺母Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 阀杆Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | D0 | L | H | D1 |
1 | ?8 | 38 | 92 | ?70 |
2 | ?10 | 38 | 92 | ?70 |
3 | ?12 | 39 | 92 | ?70 |
4 | ?14 | 40 | 94 | ?70 |
5 | ?18 | 42 | 100 | ?80 |
