| 品牌 : | 泰瓯 | 型号 : | J61W |
| 连接形式 : | 焊接 | 主体材料 : | 不锈钢 |
| 公称通径 : | 6-40 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 微型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

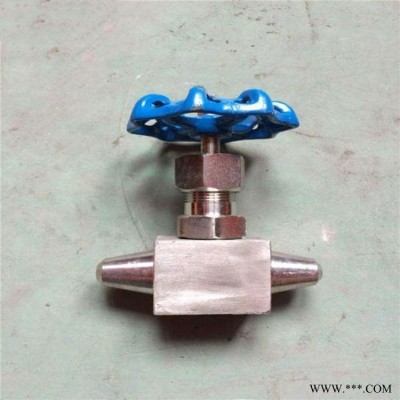

产品名称 | J61W焊接式针型阀 |
产品型号 | J61W |
公称通径 | DN6-40 |
压力范围 | 1.6-32MPa |
阀体材质 | 不锈钢(304L/R、316L/R) |
【J61W焊接式针型阀】适用于轻重工业及楼宇管道。针型阀应用于：化工、石化、石油、造纸、采矿、电力、液化汽、食品、给排水、市政、机械设备配套、电子工业，城建等领域等。
【J61W焊接式针型阀】比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是合适的了。一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
【J61W焊接式针型阀】是一种可以调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样入阀座,由此得名。
主要性能规范
型号 | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 | 密封(液)Seal | 密封(气)Seal | |||||
J61Y-17V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570OC | 液化石油汽水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
FJ61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | |
T61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 OC | |
主要连接尺寸
型号 | 尺寸 Dimension | 重量(kg)Weight | ||||
Do | L | H | H1 | d | ||
6 | 80 | 100 | 100 | 110 | 6 | 1.20 |
10 | 80 | 120 | 100 | 110 | 8 | 1.50 |
15 | 100 | 130 | 120 | 130 | 12 | 1.70 |
20 | 120 | 145 | 150 | 165 | 15 | 2.60 |
25 | 140 | 170 | 165 | 190 | 18 | 4.2 |
