| 品牌 : | 中特 | 型号 : | J49H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 适用介质 : | 水 |
| 类型(通道位置) : | 直通式 |

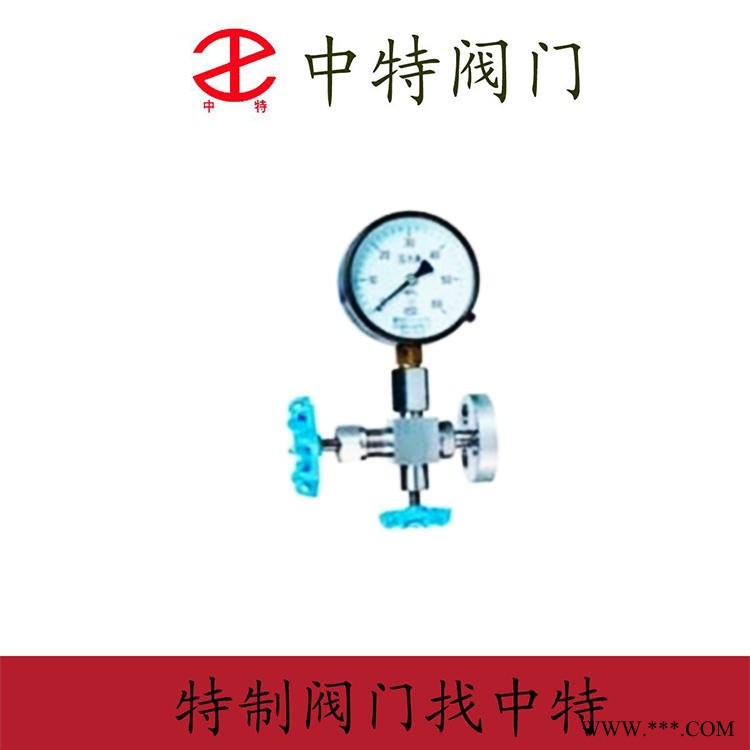

一、压力计针型阀的概述:
针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是zui合适的了.一般的针型阀形都做成螺纹连接
二、压力计针型阀主要零件材料：
零件名称 | 阀杆 | 阀体 | 阀底座 | 填料 | 填料阀盖 Packing | 手轮Handwheel |
J49H-320-DN3 | 碳钢 | 铬不锈钢 | 柔性石墨 | 碳钢Carbon steel | 优质碳钢 | |
J49H-320P-DN6 | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢Stainless steel | ||
三、主要性能规范：
型号 | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 | 密封(液)Seal | 密封(气)Seal | |||||
J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
四、主要外形及连接尺寸：
型号 | 公称直径DN(mm) | 尺寸 Dimension | 重量(kg)Weight | |||||||||
L1 | D1 | D2 | L2 | H | H1 | h | H’ | M1 | L3 | |||
J49H-320 | 3 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
J49H-320P | 6 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
