| 品牌 : | 京蝶阀门 | 型号 : | J19H |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 订货号 : | 49115881 |
| 货号 : | 49115881 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 公称通径 : | DN25 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 放水 |
| 适用介质 : | 水 | 类型(通道位置) : | 二通式 |
| 规格 : | DN25 | 是否跨境货源 : | 否 |
一、适用范围：
压力表三通阀适用工作温度:-29℃～+203℃ ，适用介质: 水,油,气等腐蚀性与非腐蚀性介质。
二、结构形式：
三、应用规范：
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：JB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
四、针型阀性能规范 单位：MPa
| 实验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
五、主要零件材料：
型号 |
阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J19H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |

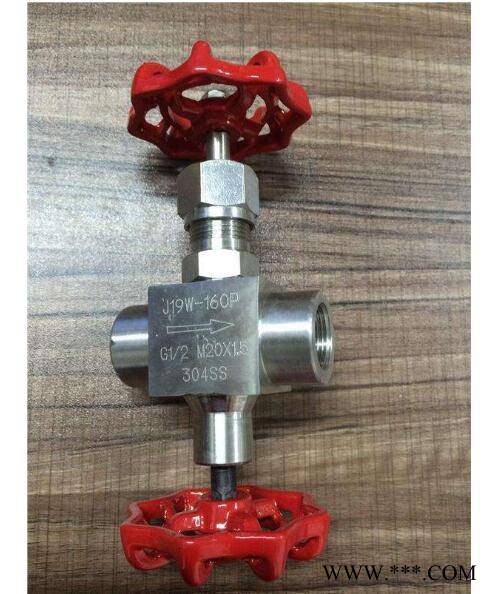

| J19W-160P | SS304 | SS304 | SS304 | SS304 |
六、主要外形尺寸：
| 规格 | M | Ф | L | H | Do | 重量（kg） |
| DN6 | M20×1.5 | Ф14×4 | 105 | 93 | 63 | 0.9 |
