| 品牌 : | 京蝶阀门 | 型号 : | J24W |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 订货号 : | 4176144 |
| 货号 : | 4176144 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 公称通径 : | DN50 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 放水 |
| 适用介质 : | 水 | 类型(通道位置) : | 二通式 |
| 规格 : | DN25 | 是否跨境货源 : | 否 |

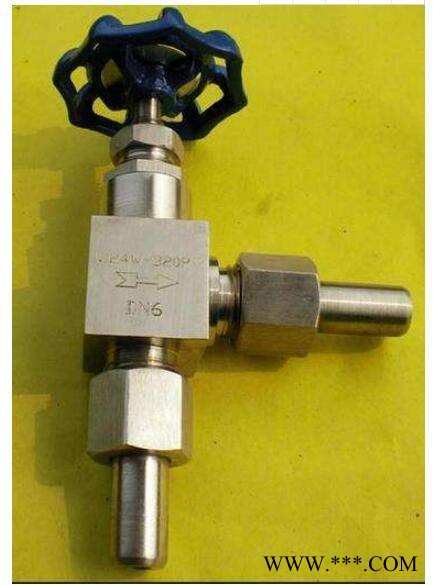

J24W角式针型阀介绍
角式针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针型阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 电动阀门与压力表配合使用是 合适的了，一般的针型阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
一、J24W角式针型阀结构形式：
二、J24W角式针型阀应用规范：
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封：浮动阀瓣；直角式通道
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
三、J24W角式针型阀性能规范 单位：MPa
| 实验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、J24W角式针型阀主要零件材料：
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
五、J24W角式针型阀主要外形尺寸：
| 规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
| DN6 | M20×1.5 | φ14×4 | 70 | 70 | 96 | 63 | 1.0 |
| DN10 | M24×4.5 | φ18×4 | 80 | 80 | 115 | 78 | 1.2 |
| DN15 | M30×1.5 | φ22×4 | 90 | 90 | 122 | 100 | 2.2 |
| DN20 | M36×1.5 | φ28×4 | 110 | 110 | 156 | 110 | 3.8 |
| DN25 | M39×1.5 | φ33×4 | 115 | 115 | 170 | 140 | 4.5 |
