| 品牌 : | 京蝶阀门 | 型号 : | J23W |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 订货号 : | 74182254 |
| 货号 : | 74182254 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 公称通径 : | DN25 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 放水 |
| 适用介质 : | 水 | 类型(通道位置) : | 二通式 |
| 规格 : | DN25 | 是否跨境货源 : | 否 |

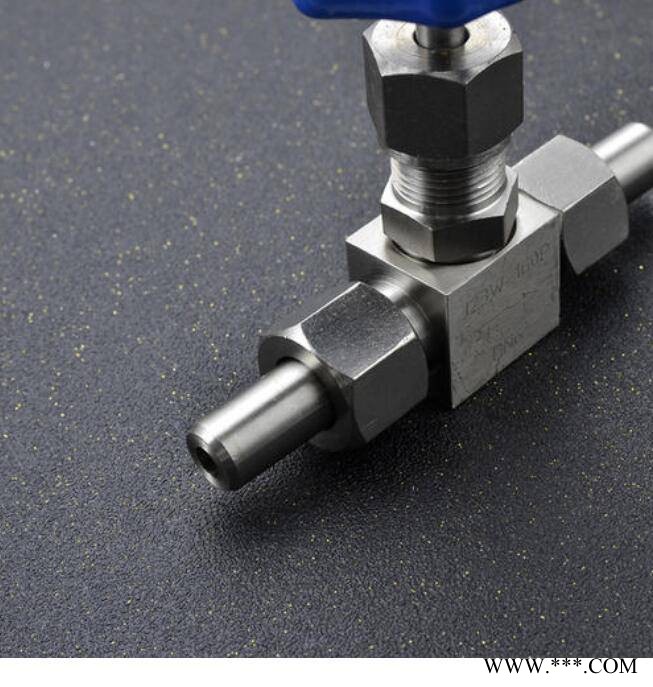

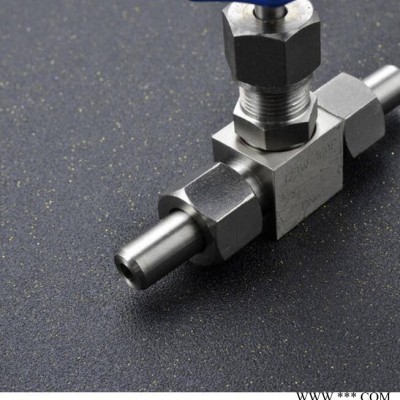

一、J23W外螺纹针型阀概述
J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
1、外螺纹针型阀设计制造
GB/T 12224-1989 JB/T 7747-1995
2、外螺纹针型阀连接形式：
对焊式管接头
3、外螺纹针型阀结构特征：
锥面密封；浮动阀瓣
4、外螺纹针型阀阀门检验和试验：
GB/T 13927-1992
5、外螺纹针型阀材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
二、外螺纹针型阀产品型号
J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢 压力：PN2.5-PN4.0 适用介质： 、酸、水、蒸汽、油品等.
三、J23W外螺纹针型阀主要零部件材料
零件名称 |
阀杆，阀盖 | 阀杆，阀瓣 | 填料 |
|---|---|---|---|
J21 /3W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀，柔性石墨 |
J21 /3W-160、J2W1 3-40 |
优质碳钢 |
铬不锈钢 |
四、J23W外螺纹针型阀主要性能规范
型号 |
公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
|---|---|---|---|---|---|---|---|
| 壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540OC |
水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
J23W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425 OC |
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
J23W-420P |
42.0 |
63.0 |
46.2 |
0.6 |
42.0 |
||
