| 品牌 : | 希伦 | 型号 : | ZBSF |
| 材质 : | 不锈钢 | 类型(通道位置) : | 二通式 |
| 连接形式 : | 法兰 | 适用介质 : | 弱酸碱介质 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 公称通径 : | 15-350 | 工作温度 : | 200 |
| 位置数 : | 1 | 使用压力 : | 1.6 |
| 有效截面积 : | 95 | 动作方式 : | 1 |
| 高动作频率 : | 10 |

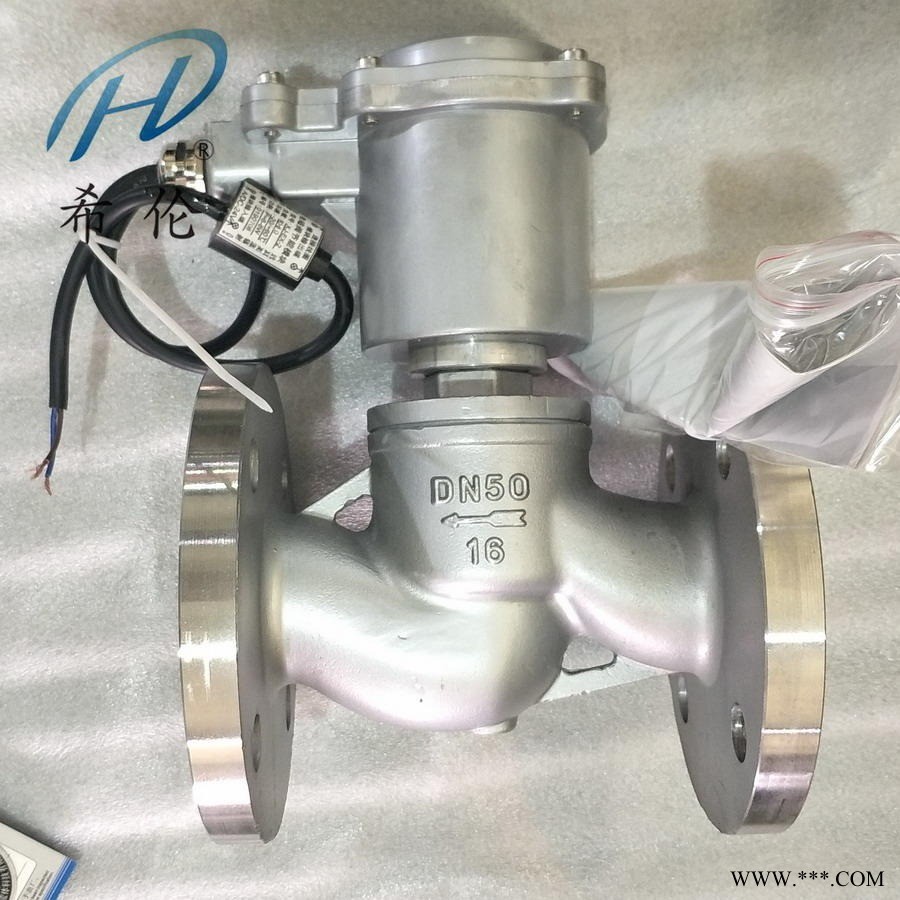

蒸汽电磁阀 高温 1寸蒸汽电磁阀 ZBSF不锈钢电磁阀25 希伦304防爆电磁阀 北京蒸汽高温电磁阀
ZBSF全不锈钢电磁阀说明:
工作介质:腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：
液体用:ZBSF-2：气体用ZBSF-2Y
介质温度(℃) :ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力(Mpa) :1.6
工作压力(Mpa): 0 - 1.6
电源电压:AC220V,其余规格可作特殊订货
额定流量系数(KV): 按JB/T352-94规定
泄漏量(m1/min): 按JB/T352-94.F规定
公称通径(mm): 10 15 20 25 32 40 50
功耗( AC≤70VA AC≤70VA
ZBSF型全不锈钢电磁阀安装尺寸：
DN | L | H | D | D1 | D2 | b | f | n_d |
10 | 115 | 148 | 90 | 60 | 41 | 14 | 2 | 4-￠14 |
15 | 115 | 148 | 95 | 65 | 46 | 14 | 2 | 4-￠14 |
20 | 115 | 148 | 105 | 75 | 56 | 16 | 2 | 4-￠14 |
25 | 125 | 148 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
32 | 150 | 182 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
40 | 160 | 182 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
50 | 190 | 192 | 160 | 125 | 99 | 20 | 3 | 4-￠18 |
ZBSF型全不锈钢电磁阀用途：
ZBSF系列全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。
ZBSF型全不锈钢电磁阀解剖图：
ZBSF型全不锈钢电磁阀订货说明：
订货时请注明以下内容：
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图.
