| 加工定制 : | 是 | 品牌 : | 昌通 |
| 型号 : | SFM | 阀体材料 : | 碳钢 |
| 工作温度 : | 常温 | 公称通径 : | DN600 |
| 密封材料 : | 方钢 | 阀门性能特点 : | 经久耐用 |
| 工作介质 : | 烟气 | 公称压力 : | 1Kg |
| 连接方式 : | 法兰 | 执行器性能特点 : | 防水，耐高温 |
| 结构形式 : | 斜板式 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 适用介质 : | 烟气 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 口径 : | DN600 |
| 安装尺寸 : | L=200 |

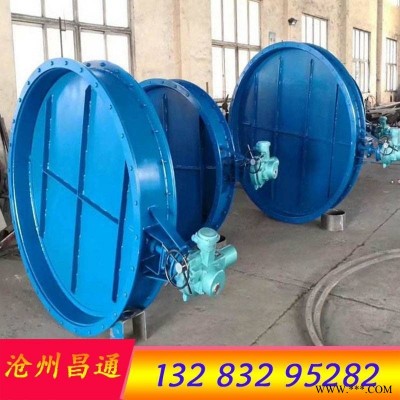

手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
其主要特点为：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
结构特点及用途：
该阀广泛应用于通风除尘系统，对含尘气体，煤气管道、通风净化装置、烟气管道等作为流量调节和节流用。该阀门采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便，特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。
主要性能：
公称压力：0.1Mpa
适用温度：-10~300℃、-20~420℃、-30~500℃、
驱动方式：手动、电动、气动、液动、电液动
适用介质：含尘烟气、空气、煤气及含尘气体
低泄漏率：＜1%
泄漏率：普通型＜3%
品名:通风碟阀、通径分为：200、250、300、300、400、400、600、700、800、900、1000、1100、1200、1300、1400、1500、1600；风湿为：小于350；工作压力：0.1；法兰外径分别为：320、380、430、430、560、540、800、895、1000、1080、1240、1360、1460、1580、1680、1800、1900；法兰孔分布直径分别为：285、335、385、495、485、740、840、940、1020、1160、1230、1330、1440、1540、1650、1750；尘兰间距（阀宽）分别为：180、180、185、180、260、265、300、300、350、500、500、500、600、600、650、650、700；传动方式分别为：手动及电动两种。
