| 品牌 : | 三科阀门 | 型号 : | GJ41X |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 手动、气动、电动 |
| 介质温度 : | 常温 | 工作压差 : | 0 |
| 产品别名 : | 管夹阀 | 适用范围 : | 化工、冶金、水处理 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水、泥浆 | 压力环境 : | 低压 |

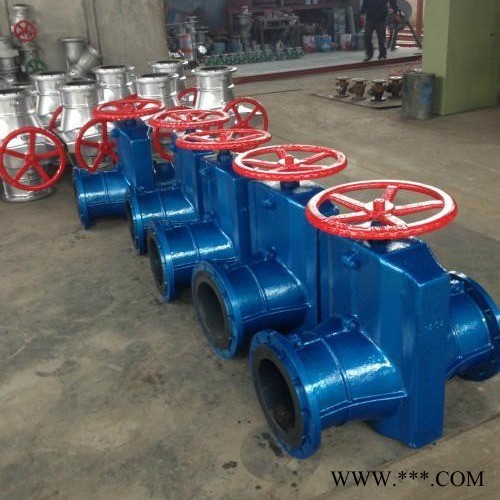

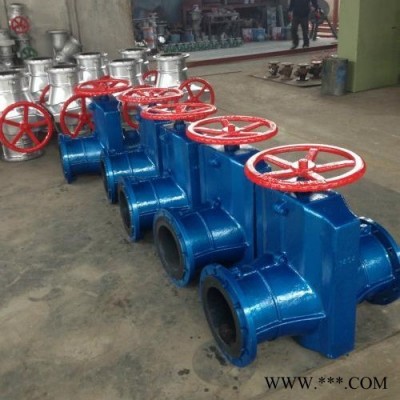

GJ41X铸铁管夹阀
一、GJ41X铸铁管夹阀简介：
GJ41X铸铁管夹阀顺转手轮时，使管夹阀大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。 管夹阀主要分为：铝合金管夹阀、管夹阀、常开型或常闭型气动管夹阀、电动管夹阀等。管夹阀是一种具有防腐蚀性能,适用于化工,冶炼等具有腐蚀性流体的阀门，它广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
二、GJ41X铸铁管夹阀安装：
1、管夹阀尺寸符合机械工业部标准，出厂前经过试压GJ41X-6L按规定10Kg/cm2，GJ41X-10L按规定16Kg/cm2试压按持续5分钟无泄漏，安装时不必拆洗调整更动。
2、本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。
3、将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我司配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
4、使用久时，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。
三、GJ41X铸铁管夹阀零部件材料：
名称 | 材料 |
阀体 | 铸铁、铝合金、碳钢 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢 |
压杆 | 球墨铸铁 |
电动头 | 组合件 |
托架 | 球墨铸铁 |
四、GJ41X铸铁管夹阀主要尺寸及重量：
公称通径 | 主要连接尺寸及外型尺寸 | 重量(KG) | |||||
L | D | D1 | D2 | b | Z-φ | ||
20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
