| 品牌 : | 上海深荣 | 型号 : | GJ941X-10 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 固定球球阀 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 标准 : | 国标 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 种类 : | 浮球式 |
| 工作温度 : | 常温 | 密封形式 : | 软密封型 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |
| 类型 : | 油罐阻火器 |

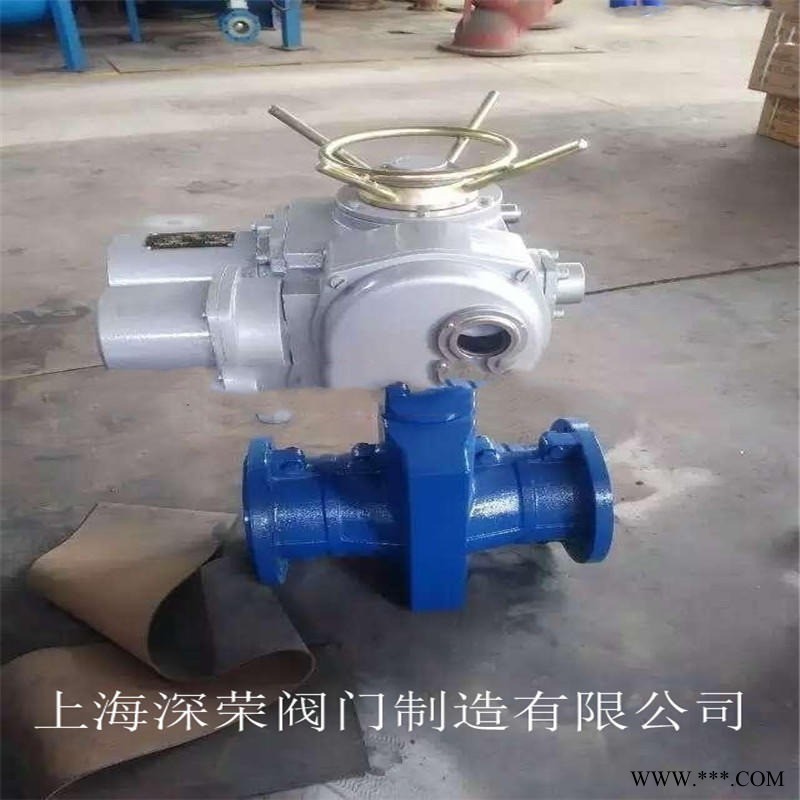

电动管夹阀工作原理
当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭。
结构
本阀门由上下铝合金阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成。
电动管夹阀安装维修
1、管夹阀门尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6按10公斤，GJ41X-10按16公斤，试压持续5分钟无泄漏，安装时不必拆洗、调整、更动。
2、本阀门在管道上任意安装，没有介质流向限制。久时使用，如有磨损或泄漏，只需将阀体拆下调换新管套，其阀体可长期使用，经济实惠。
零件材料
| 阀体 | 套管 | 阀杆 | 压杆、手轮 | 托架 |
| 铝合金 | 橡胶 | 铸铜、碳钢 | 铸铁 | 球墨铸铁 |
技术参数
| 公称通径 | 公称压力 | 适用温度 | 适用介质 |
| DN25~300 | 0.6MPa | 小于85度 | 矿浆、磨料、干湿性粉尘类 |
结构和种类
夹管阀的橡胶套管作为核心部件，通常由内层、外层和加强纤维组成。通过一次硫化/二次硫化工艺成型。历史悠久的几家公司都有各自的特色。美国红阀掌握着许多先进的套管、Larox具有多年的矿山设备制造背景、AKO秉承着德国工业规范化精细化的风格等等。
夹管阀的套管种类按功能可分为：标准套管、加厚套管、高压套管、锥形套管等。按材质分类较多，常见为：天然橡胶、氟橡胶、氯丁橡胶、海帕伦、三元乙丙橡胶、丁腈橡胶、食品级橡胶、氯丁基橡胶等等大概二三十种。
选型说明
开关型：
1）管道公称直径
2）工作压力、工作温度
3）套管材质 （如业主或设计方指定）
4）介质信息 包括：介质组成成分，颗粒度，特别要指明腐蚀性化学物质的成分，选择套管材质时需要。
5）介质的密度
6）现场气源压力
7）关闭/开启时间要求（如有）
8）有无阀位反馈要求
调节型：
除上面基础条件外，还需提供
1）流量（大/小）- 即流量控制的范围
2）大/小流量时的阀前压力
3）大/小流量时的阀后压力
手动阀只要有基本的信息（压力、介质、温度）就可以选型，自动阀条件越齐全越好，选型更为准确。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径GJ941X-10电动管夹阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供GJ941X-10电动管夹阀 法兰，伸缩节及GJ941X-10电动管夹阀 连接螺栓，并根据用户需要提供GJ941X-10电动管夹阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
