| 产品特性 : | GJ641X-10 | 品牌 : | GHBF |
| 型号 : | GJ641X-10 DN50 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 15-250 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

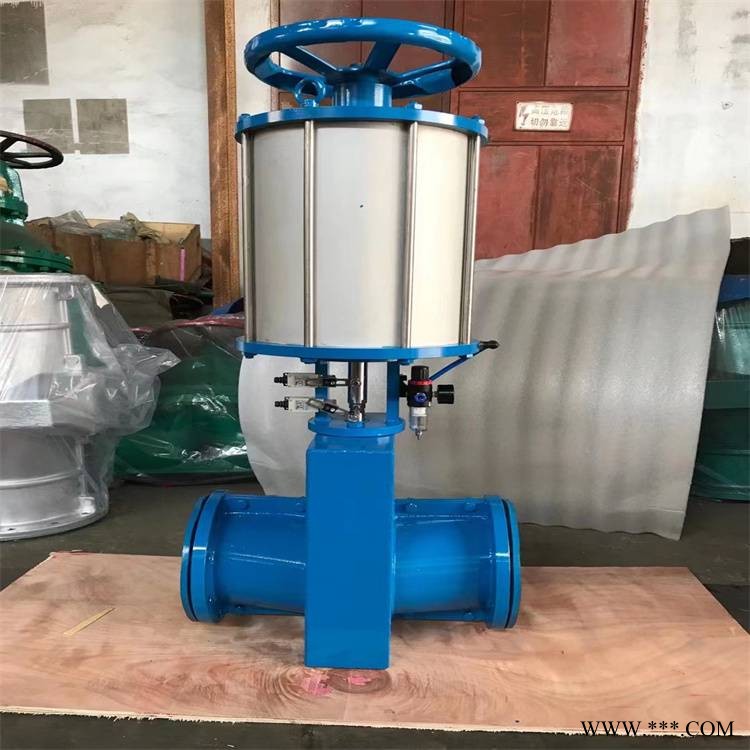

GJ641X气动管夹阀产品简介
GJ641X气动管夹阀又称胶管阀，一般使用在低温低压上，常用在冶金上作为截止作用。气动管夹阀可分为两种，一种为常开型，***种为常闭型，常闭型是气源开启，管夹阀开启，关闭管夹阀关闭，常开型为气源开启，管夹阀关闭，气源关闭，管夹阀开启。为用于由左右阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成。顺转手轮时，使管夹阀大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭ji点，切勿尽力或多人辅助，禁用其他工具开闭。 管夹阀主要分为：铝合金管夹阀、铸铁管夹阀等。
GJ641X管夹阀是一种具有防腐蚀性能，适用于化工，冶炼等具有腐蚀性流体的阀门，它***应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
GJ641X气动管夹阀结构和原理
1结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
2工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭ji点，切勿尽力或多人辅助，禁用其他工具开闭。
G641X型气动管夹阀安装及维修： 伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
气动头通气时，使阀杆向下运动来带动上下压板以压缩套管进行关闭，反之即开启。压板在拉杆之间上下往复运动完成阀门开闭工作。
结构特点：
由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。***、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可***使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
零件材料：
阀体 |
橡胶套管 |
大小阀杆 |
压杆、手轮、拉杆 |
托架 |
铸铁、铝合金、铸钢、不锈钢 |
橡胶 |
铸铜、碳钢 |
铸铁 |
球磨铸铁 |
技术参数：
公称通径 |
适用温度 |
公称压力 |
适用介质 |
DN25—150 |
小于85℃ |
1.0Mpa |
矿浆、磨料、干湿性粉尘类 |
DN200~500 |
0.6Mpa |
主要连接尺寸及外型尺寸：
公称通径（DN） |
公称压力（MPa） |
工作压力（MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量(kg) |
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
||
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
||
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
||
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
||
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
||
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
||
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
||
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
||
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
||
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |
