一、GJ41X管夹阀结构和工作原理：
(1)结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
(2)工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
二、GJ41X管夹阀安装及维修：
(1)本厂生产管夹阀尺寸符合机械工业部标准，出厂前经过试验， 按规定10Kg/cm2持续5分钟无泄漏，安装时不必拆洗调整更动。
(2)本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济的确实惠。
来源网址:http://www.runlian365.com/chanpin/did-17699-pid-2470.html

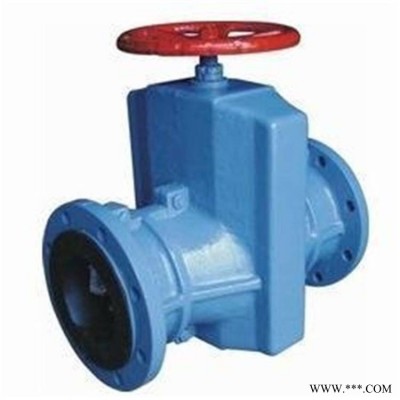

管夹阀(简易阀)GJ41X-10 DN100
产品简介：
本阀门有由上下铝合金他、阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承受力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力多人辅助，禁用其他工具开闭。
安装及维修
（1）本厂生产管夹阀门尺寸符合机械工业部标准，出厂前经过试压GJ41X-6L按规定10Kg/cm2，GJ41X-10L按16Kg/cm2试压
持续5分钟无泄露，安装时不必拆洗调整更动。
（2）本阀门在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下调换新管套，其阀体可长期使用经济的确实惠。
主要性能规范
| 适用温度 | 适用介质 |
| 85 ℃ | 矿浆、磨料、干湿型粉尘类 |
主要零件材料
| 名称 | 材料 |
| 阀体 | 铝合金 |
| 套管 | 橡胶 |
| 阀杆 | 铸铜、碳钢 |
| 压杆 | 铸铁 |
| 手轮 | 铸铁 |
| 托架 | 球墨铸铁 |
主要外形连接尺寸（mm)
| 公称通径(DN) | 公称压力 (Mpa) |
工作压力 (Mpa) |
L | L1 | Lo | D | D1 | Do | H | Z- | 重量(kg) |
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
| 32 | 0.6 | 0.6 | 165 | 145 | 40 | x 140 | 100 | 140 | 174 | 4-18 | 4.5 |
| 40 | 0.6 | 0.6 | 190 | 157 | 50 | x 150 | 110 | 140 | 186 | 4-18 | 5.5 |
| 50 | 0.6 | 0.6 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 |
| 65 | 0.6 | 0.6 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 |
| 80 | 0.6 | 0.6 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 |
| 100 | 0.6 | 0.6 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 |
| 125 | 0.6 | 0.6 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 |
| 150 | 0.6 | 0.6 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 |
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 |
| 250 | 0.4 | 0.4 | 800 | 516 | 256 | x 395 | 350 | 560 | 632 | 12-23 | 138 |
| 300 | 0.4 | 0.4 | 950 | 562 | 304 | x 445 | 400 | 620 | 741 | 12-23 | 195 |
