| 品牌 : | 上海深荣 | 型号 : | GJ641X |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

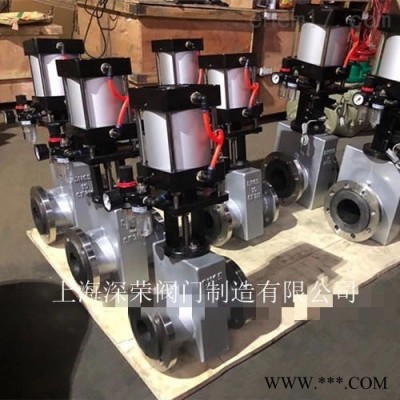

GJ641X气动不锈钢胶管阀
产品简介：
气动不锈钢管夹阀GJ641X气动不锈钢胶管阀/气动管夹阀/气动胶管阀/气动夹管阀/气动耐磨胶管阀/常开型气动夹管阀/常闭型气动夹管阀/不锈钢气动夹管阀由气缸，左右阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可重复使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按需求定制非标产品。
工作原理：
气动执行器通气时，使阀杆向下运动来带动上下压板以压缩套管进行关闭，反之即开启。压板在拉杆之间上下往复运动完成阀门开闭工作。
特点：
防腐性强
耐磨性好
密封性能优越
有抗冻能力
维修方便，只须更换胶套即完好如新
阀体可重复使用
主要参数：
适用温度 | 使用介质 |
≤85℃ | 矿浆、磨料、干湿型粉尘类 |
主要零件材料：
名称 | 材料 |
阀体 | 不锈钢、铝合金、铸铁、铸钢 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢、不锈钢 |
压杆 | 铸铁 |
气缸 | 组合件 |
托架 | 球墨铸铁 |
外形结构图：
主要外形连接尺寸：
公称通径 （DN） | 公称压力 （MPa） | 工作压力 （MPa） | L | L1 | L0 | D | D1 | D0 | H | Z-Φ |
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 |
32 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | ||
40 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | ||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 |
250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | ||
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 |
上海深荣阀门主要生产销售【气动不锈钢管夹阀GJ641X气动不锈钢胶管阀/气动管夹阀/气动胶管阀/气动夹管阀/气动耐磨胶管阀/常开型气动夹管阀/常闭型气动夹管阀/不锈钢气动夹管阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，努力为客户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 GJ641X气动不锈钢管夹阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 GJ641X气动不锈钢管夹阀法兰，伸缩节及GJ641X气动不锈钢管夹阀连接螺栓，并根据用户需要提供 GJ641X气动不锈钢管夹阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
