| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | JS45Y | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直动式 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 用途 : | 截止 |
| 结构形式 : | 固定球球阀 | 作用对象 : | 水 |
详细介绍

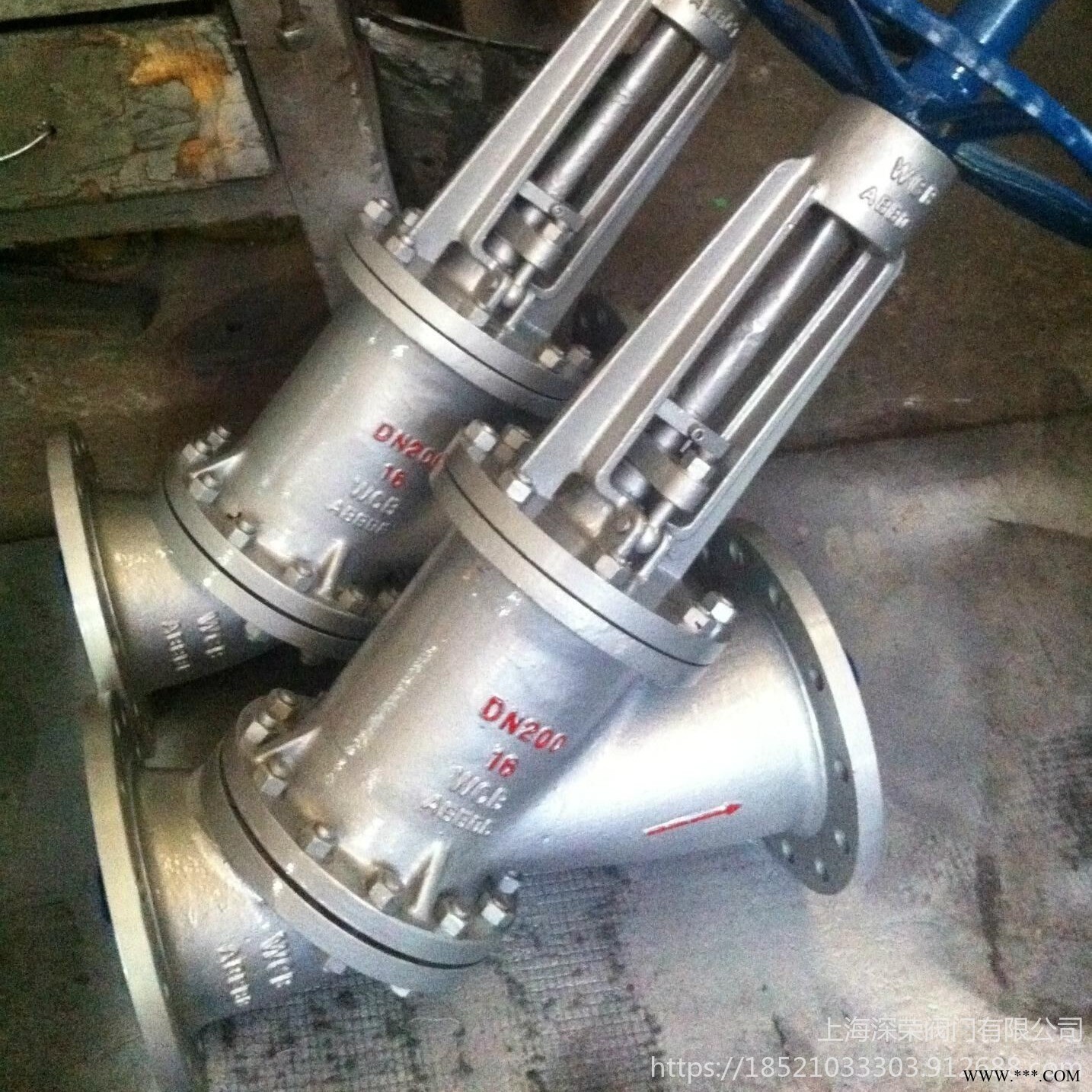

JS45Y手动Y型料浆阀
一、产品特点： 1.直通式，流阻小。
2.采用球面密封，使密封面为线接触，保证密封的可靠性、并防止结疤。
3.密封面采用碳化钨材料，具有高耐磨、耐冲蚀。
4.阀门具有倒密封结构设计，确保填料函无介质泄漏，密封性能可靠，并可在线更换填料。
二、技术参数： 阀杆密封采用柔性石墨和编织石墨搭配使用，引进国外先进应力消除技术，光洁度高，排除因开关频繁致密封填料的缺失率及泄 露率。
三、产品概述： JS45Y手动Y型料浆阀采用Y型直通式结构，流阻小、不容易结疤，左右阀体分开式，两阀体之间夹有阀座，维修时只需拆开两阀 体的螺栓就可清洗或修理，若有损坏的零件也可以及时更换，阀体内腔受冲刷较严重的部位装有硬密封的保护衬板，在开启阀门时，可以保护阀体不被介质冲刷、腐蚀，从而大大地提高了阀门的使用寿命，密封面之间堆焊，硬度高。
四、结构特征： 阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效 果好。此外还可有较强的防止了结疤的现象，阀门带有上密封结构，全开时可以保护填料，阀门导向装置设置在体腔外部，不 与介质接触，防止了类似闸阀的导向部位卡死现象。 阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效 果 。此外还可有较强的防止了结疤的现象，阀门带有上密封结构，全开时可以保护填料，阀门导向装置设置在体腔外部，不 与介质接触，防止了类似闸阀的导向部位卡死现象。
