| 品牌 : | 深荣 | 型号 : | HG5-89-1 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直动式 | 主体材料 : | 铸铁 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 用途 : | 截止 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 特性 : | 高频绝缘陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 结构形式 : | 固定球球阀 |
| 测量范围 : | DN100 | 阀瓣开启高度 : | 全启式安全阀 |
| 种类 : | 浮球式 | 作用对象 : | 水 |
| 口径 : | DN200 |
| 产品名称： | 上展式放料阀 | 产品型号： | FL41F/W |
| 驱动方式： | 手动,气动,电动 | 连接形式： | 法兰 |
| 结构形式： | 上展式 | 密封结构： | 硬密封,软密封 |
| 压力范围： | 1.6MPa | 公称通径： | DN25-DN250 |
| 常用材质： | 铸钢,304,304L,316,316L | 铭牌： | 深荣品牌 |

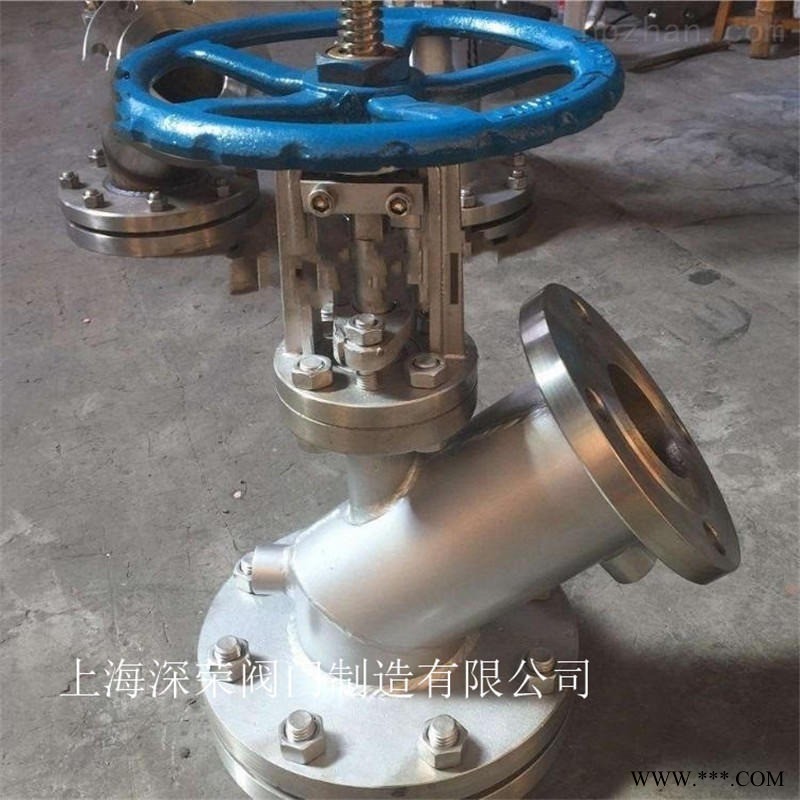

不锈钢上展式放料阀是安装在容器、反应釜、储罐的底部作为取样、排料、放料及无死区关断使用，同时达到消除容器底端的残留物。放料阀放底结构设计为平底型，阀体为V型，阀瓣为上升式和下降式，既为上展示和下展示两种，上下展示放料阀区别在于：上展阀为球往上升才能出料，下展阀为球往下降才能出料。密封圈采用耐冲刷、耐腐蚀材质，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，保证在阀开启时，内腔不被杂物及腐蚀流体所破坏，具有高耐磨、耐腐蚀的功能，工况特殊时可将阀瓣密封堆焊成硬质合金，密封副采用线密封，可有效保证阀的可靠性能，可防止结疤、腐蚀等特点。上展式下展式HG5-89-1放料阀 不锈钢下展式放料阀 上下展式放料阀 气动保温放料阀HC-276
上展式放料阀结构性能:
反应釜放料阀结构简单、操作方便、开启自由、运动灵活可靠，阀瓣及密封圈更换简单方便。 放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等组成。放料阀在化工、石油、冶金、制药、染料、食品加工等行业已经得到广泛使用。深荣直销FL41F/W上展式放料阀 不锈钢上展式放料阀 不锈钢放料阀厂家批发
放料阀一般使用于化工、冶金、石油、水泥、煤矿等行业的罐底,在其起着放料作用.一般安装前需把放料阀底法兰盘拆卸下来焊接与罐底,然后把放料阀装上底法兰盘就可以使用.上展式下展式HG5-89-1放料阀 不锈钢下展式放料阀 上下展式放料阀 气动保温放料阀HC-276
上展式放料阀应用规范：
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008
上展式放料阀_不锈钢(304,316,316L)主要零件材质
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 垫片 | 304 PTFE | 304L PTFE | 316 PTFE | 316L PTFE | 石墨 304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
主要外形尺寸（上展式）
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | ||
| 32 | 135 | 100 | 135 | 100 | ||
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
主要外形尺寸（下展式）
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 85 | 65 |
| 50 | 165 | 125 | 180 | 145 | 100 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 180 | 135 |
| 125 | 245 | 210 | 280 | 245 | 195 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | ||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径HG5-89-1不锈钢上展式放料阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供HG5-89-1不锈钢上展式放料阀 法兰，伸缩节及HG5-89-1不锈钢上展式放料阀 连接螺栓，并根据用户需要提供HG5-89-1不锈钢上展式放料阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
