上海深荣 YDF气动圆顶阀 气动放料阀 质量保证

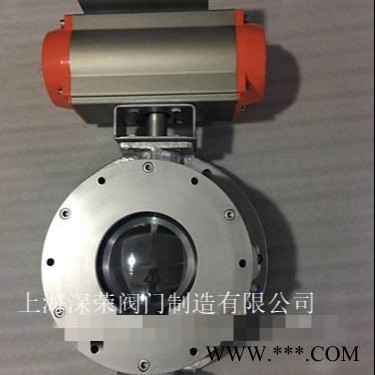

YDF充气式圆顶阀

产品简介：

 气动圆顶阀YDF充气式圆顶阀/仓泵进料阀透气阀/充气式圆顶阀/充气式进料阀适用于通过松散、干燥、非粘性、可流动的固体物 料密封输送系统，特别是发电厂的灰渣系统。圆顶阀的关闭由半球形阀芯和可冲气的橡胶密封圈来实现，阀门的开启和关闭在无 压力状态下进行，并采用气电联合控制，通过阀芯的远程控制，该阀门具有开启灵活，使用寿命长的特点。 圆顶阀又叫仓泵进料阀、透气阀、充气式圆顶阀、充气式进料阀，它可以切断进入压力罐的流动料流或者静止料柱，然后关闭实 现密封。从而保证压力罐的充填率为100％，且无须依赖于发送罐的料位计，所以控制原理简单可靠。当处理磨琢性物料时，内 嵌于圆顶阀座的可膨胀压力密封圈，保证阀门前后的工作压力差。弹性的可膨胀密封圈可以内陷物料颗粒，避免了由于压差作用 物料颗粒发生滑动，对阀座和密封圈的磨损。旋转中的穹形阀芯在阀体内的位移动作使密实的物料柱得以转动，被物料完全填满 的圆顶阀因而能穿过塞满的物料关闭并密封。

 特点：1.无摩擦启闭，开启自如，不易卡涩，并且保证密封面在启闭过程中无摩擦损耗；启闭速度快。 2.关闭后密封充气，柔性密封圈在高压作用下，紧紧贴在圆顶上，其结合面呈带状，密封性能好。 3.曲轴设计，阀门开启是全截面通流，并保护圆顶阀密封圈； 4.自动监测密封气压并有报警功能，确保密封良好； YDF充气式圆顶阀是种新型的快速关闭阀门，它采用先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采 用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制 药等领域。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长。 圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈 良好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。气动执行器采用直线汽缸或扇形气缸 全封闭驱动，输出扭距大，性能可靠，可满足在恶劣工况条件下工作。 主要零部件材料： 序号 名称 材料 序号 名称 材料 1 阀体 WCB 6 座板 WCB 2 下阀杆 2Cr13 7 隔环 F6a 3 半球体 WCB+球面镀硬铬 8 摆杆 WCB 4 上阀杆 2Cr13 9 支架 Q235 5 密封圈 耐磨橡胶 10 气动装置 成品件 应用规范： 设计与制造 GB/T 12224 连接端尺寸 结构长度 厂商标准 法兰尺寸 厂商标准 检验与试验 GB/T 9092 材料 碳钢 GB/T 12229 不锈钢 GB/T 12230 标志 GB/T 12220 主要外形和连接尺寸： DN L L1 D0 D1 D2 D3 G n-M n-d 50 100 60 280 240 160 125 1/8 4-M12 4-18 65 110 70 250 210 180 145 1/8 4-M12 4-18 80 120 80 280 240 200 160 1/8 4-M12 6-18 100 130 95 335 295 240 200 1/8 4-M12 6-18 125 140 110 365 325 280 240 1/8 6-M12 6-22 150 160 125 390 350 320 280 1/8 6-M12 6-22 175 180 140 440 /8 8-M12 8-22 200 205 155 520 470 415 315 1/8 8-M12 8-22 250 240 185 580 525 460 420 1/8 8-M20 12-27 300 280 220 640 585 530 470 1/8 8-M20 12-27 350 320 250 740 675 605 480 1/8 8-M20 12-27

 上海深荣阀门主要生产销售【气动圆顶阀YDF充气式圆顶阀/仓泵进料阀透气阀/充气式圆顶阀/充气式进料阀】，备有大量库存现 货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本 产品对比 文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径    YDF气动圆顶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提  YDF气动圆顶阀 法兰，伸缩节及 YDF气动圆顶阀连接螺栓，并根据用户需要提供 YDF气动圆顶阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
