上海深荣 气动釜底放料阀 气动旋转进料阀 可定制各种材质

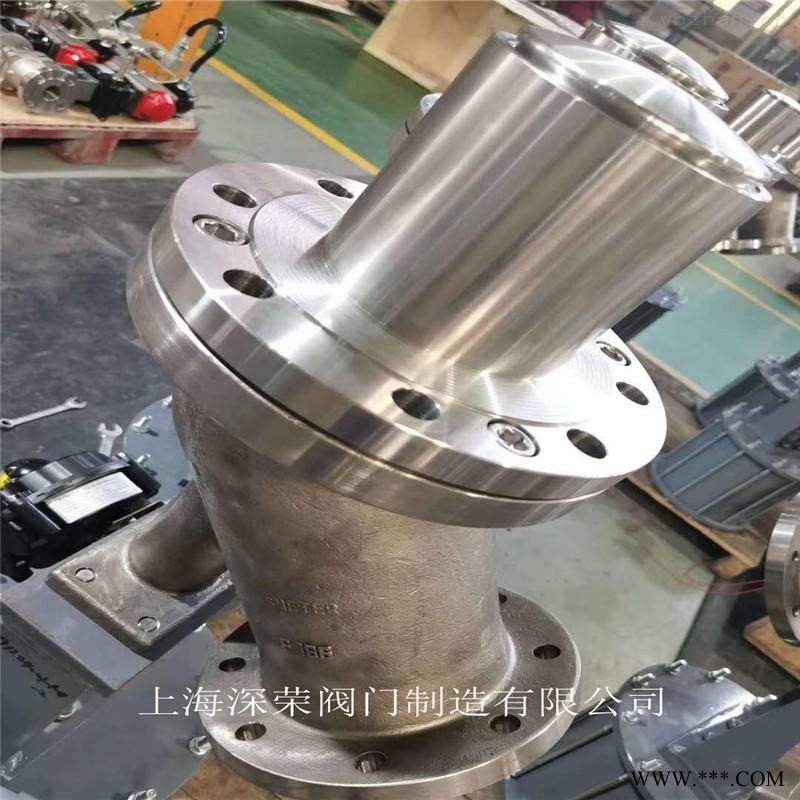

气动釜底放料阀产品说明书资料介绍

气动釜底放料阀公称通径DN25-DN250，公称压力PN1.6~6.4MPa，阀体材质：CF8/CF8M/特种金属材质，是一种特殊的切断阀，主要应用于各种存贮容器的釜底，其光滑流线型的阀体流道设计，球形单座的阀芯型式，易于介质的流动，广泛应用于聚合反应、化纤、食品、发酵等行业。对于浆料、高密度流体场合，亦是理想的选择。选用该系列阀门时，必须考虑贮存容器内介质的温度、压力、粘附性、腐蚀性等条件，为大限度满足不同工况条件，除了样本提供的标准产品，我们还可根据用户的特殊要求提供非标设计产品。

结构形式

A上展式：阀门打开时，阀芯往反应釜内部运动。当反应釜罐部有沉淀物堆积时，阀门打开可以很容易排出沉淀物，并且罐内介质作用于阀芯上，起到止回的作用；
B下展式：阀门打开时，阀芯往阀体内部运动。当反应釜罐部需充分搅拌或罐底出现负压状态（真空）时，阀门容易关闭，罐内真空时，可以起到止回的作用。

附件选配

阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等

执行标准

1、设计制造标准按GB/T12235-2007
2、结构长度标准按企业标准
3、法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4、试验与检验按GB/T13927-2008

性能参数

公称通径：DN25、32、40、50、65、80、100、125、150、200、250mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
阀体类型：直通式
阀盖形式：标准型、散热型、波纹管式
连接方式：法兰 FF、RF、RJ、TG、MFM
流量特性：快开
泄漏等级：硬密封（ASME B16.104 IV）
软密封（ASME B16.104 Ⅵ）
使用温度：标准型 -17~+230℃
伸长I型(EI) -45~+350℃

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 气动釜底放料阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供  气动釜底放料阀法兰，伸缩节及  气动釜底放料阀连接螺栓，并根据用户需要提供气动釜底放料阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
