| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | JQ641FM |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 结构形式 : | 固定球球阀 | 工作温度 : | 常温 |
| 标准 : | 国标 | 零部件及配件 : | 执行器 |
| 公称通径 : | DN200 | 形态 : | 角式 |
| 密封形式 : | 软密封型 | 作用对象 : | 水 |
| 外形 : | 中型 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

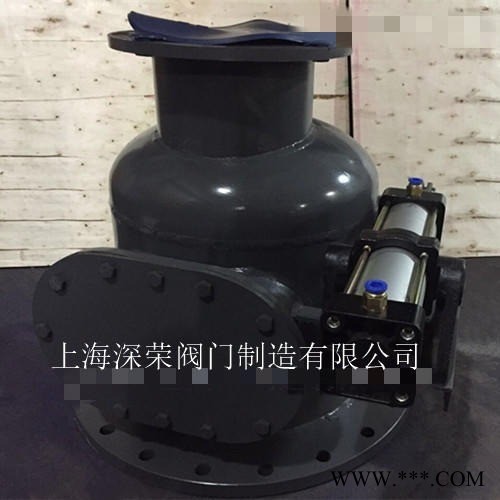

翻板式钟罩进料阀JQ641FM翻板式钟罩阀
产品简介：
翻板式进料阀JQ641FM翻板式钟罩阀/翻板式气动进料阀/气动钟罩式翻板进料阀/钟罩阀式进料阀/翻板式气锁进料阀主要用于电 力干除灰系统仓泵进料阀，也可用于矿山、冶金、造纸和化工行业的气力输灰系统。进料阀直接与仓泵连接并融为体，由气缸驱 动摇臂做90°旋转实现阀门启闭功能。这种结构的进料阀可以满足仓泵中气输干灰的恶劣条件，其氟橡胶的密封面对干灰微粒有较 大的包容性，不易磨损，并可耐250℃以下的高温，密封件可直接更换。本阀门钟罩形的阀腔不易结灰，阀体上开出的手孔可以 在线更换内部的密封零件，维修方便。 工作原理： 气动陶瓷进料阀原理为：当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动 阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下 方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭 过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封，独特的下阀体斜面设计，保证阀门内腔不积灰。所有的这些特 点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。 主要零部件材料： 序号 名称 材料 序号 名称 材料 1 阀体 20# 7 阀瓣支座 20# 2 封盖 20# 8 阀瓣 20# 3 阀杆压盖 Q235 9 阀瓣衬 NBR 4 阀杆 2Cr13 10 阀座 NBR 5 阀瓣连杆 25# 11 螺钉 B7 6 销轴 35# 12 气动装置 应用规范： 设计与制造 GB/T 12224 连接端尺寸 结构长度 厂商标准 法兰尺寸 JB/T 79.1 检验与试验 GB/T 9092 材料 碳钢 GB/T 12229 不锈钢 Gb/T 12230 标志 Gb/T 12220 供货 Gb/T 12252 主要外形和连接尺寸： DN D D1 D2 C H Z-d L G 100 215 180 155 20 737 8-Φ18 360 248 125 245 210 185 24 775 8-Φ18 600 300 150 280 240 210 24 837 8-Φ23 650 320 175 310 270 240 26 915 8-Φ23 650 340 200 335 295 265 26 1007 8-Φ23 640 360 225 365 325 295 28 1110 8-Φ23 640 370 250 390 350 320 28 1245 8-Φ23 640 385
上海深荣阀门主要生产销售【翻板式进料阀JQ641FM翻板式钟罩阀/翻板式气动进料阀/气动钟罩式翻板进料阀/钟罩阀式进料阀/ 翻板式气锁进料阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提 供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 JQ641FM翻板式进料阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 JQ641FM翻板式进料阀 法兰，伸缩节及JQ641FM翻板式进料阀 连接螺栓，并根据用户需要提供 JQ641FM翻板式进料阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
