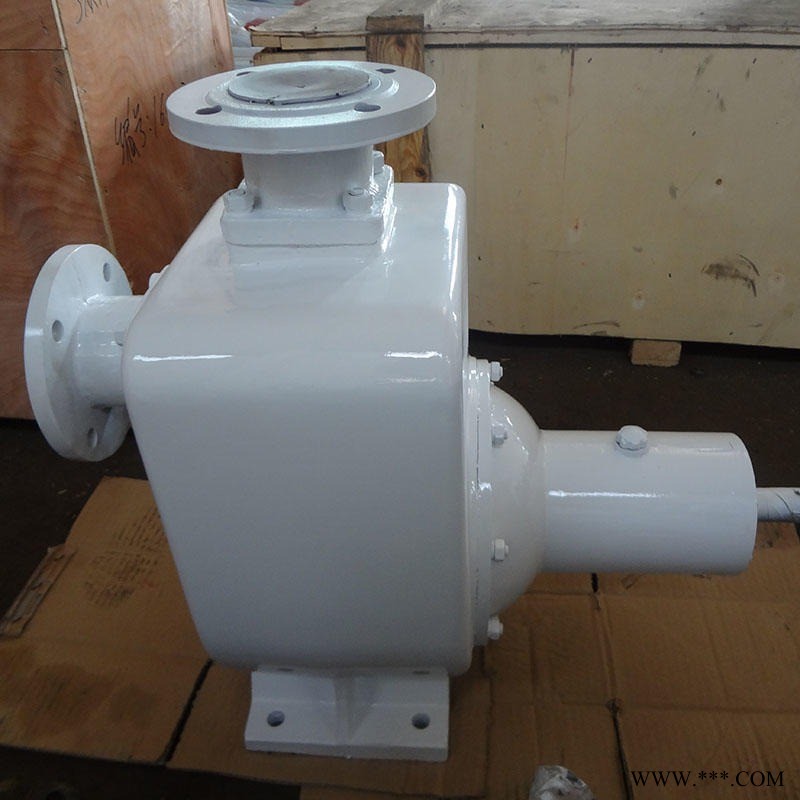

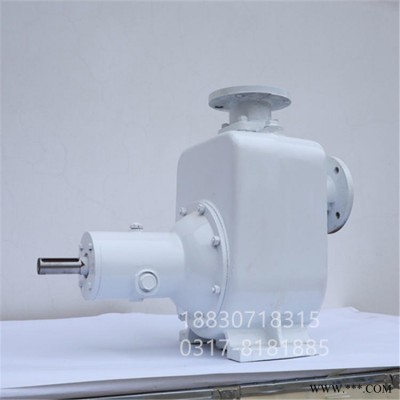

输送柴油泵 100CYZ40自吸式离心泵 铜轮离心泵

输送柴油泵 100CYZ40自吸式离心泵 铜轮离心泵

●特点:
   CYZ自吸泵属自吸式离心泵系列。具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节，有较强的自吸能力，适用范围广等特点。

●用途：
   CYZ自吸泵用来输送汽油、柴油、等石油产品。介质温度在-20℃～+80℃，是一种优良的船用装卸油泵，可兼作扫舱水泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。

●结构型式：
   CYZ自吸泵采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。

 ●结构型式：
   CYZ自吸泵采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。

    自吸油泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

     1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶 片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

     2、泵体也称泵壳，它是水泵的主体。起到支撑固定 作用，并与安装轴承的托架相连接。

     3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

输送柴油泵 100CYZ40自吸式离心泵 铜轮离心泵

CYZ自吸泵性能参数表

我公司与泊头其他泵厂相比存在的优势

    1、 研发的优势
    公司共有研发人员45人，其中：学术带头人3人，高级工程师9人，工程师21人，初级技术人员12人。研发人员以硕士、本科为主，其中：硕士6人，本科25人。
    公司具有一批掌握多种容积泵和离心泵关键技术和制造工艺的专业技术人才，具有自主研发多种容积泵和离心泵的能力，并与兰州理工大学流体工程与控制学院、中国农业大学流体机械学院、浙江工业大学工业泵研究所、东华大学机械工程学院、西安交大能源动力学院、北京化工大学建立了战略性技术合作关系。
    经典研发案例：海军舰船专用五螺杆泵，大流量双螺杆泵，油田油气沙水混输专用双螺杆泵，具有专利技术的高压注水泵，具有国际先进技术的高粘度流体输送泵，具有国际先进水平的圆弧齿轮泵。

    2、 生产装备的优势
    公司坚持着眼长远和未来，着眼基础装备建设，致力于科研、生产和检测能力的提高，致力于科研、生产和检测技术的提升，共有各种科研生产设备320台套，其中：各型加工中心38台套，各型数控机床22台套，各型精大稀机床设备12台套，各型专用普通机床设备35台套装；共有专用检测设备26台套，并建有三座标专用检测室，精密测试室，机械强度检测室，理化试验室；并建有符合国家B级标准的容积泵、离心泵综合试验站，试验站可以满足公司各种产品性能检测需要，可以满足国家和客户各种检测要求。

    3、 质量管理的优势。
    公司在注重基础装备建设的同时，特别重视应用国际质量管理标准和先进的质量理念完善质量管理体系,1997年在泵行业率先按照国际ISO9001质量管理标准健全完善公司质量管理体系并通过认证，2003年进一步按照国家军品质量控制标准GJB9001A健全完善公司质量管理体系并通过第三方认证和海军二方认证，2010年又进一步按照美国石油学会完善质量管理体系。目前，公司质量管理体系是一个融合了ISO9001：2008《质量管理体系要求》、GJB9001A：2009《质量管理体系要求》、美国石油学会API标准要求和国际上多国船级社质量管理体系要求，并融合了公司几十年来质量管理的精华，公司产品研发、制造、交付和服务严格按照公司的质量管理体系控制各个环节质量。    自吸油泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。The basic construction of self-priming pump is composed of six parts, respectively, impeller, pump body, pump

shaft, bearing, seal ring, stuffing box.
     1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶 片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

     2、泵体也称泵壳，它是水泵的主体。起到支撑固定 作用，并与安装轴承的托架相连接。

     3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

     4、轴承是套在 泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑 动轴承使用的是透明油作润滑剂的,加油到油

位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度高在85度一 般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！

     5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造 成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳

的所 使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。 6、填料函主要由填料，水封环，填料筒，填料压 盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空

隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵 轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填

料函的检查是特别要注意！在运行 600个小时左右就要对填料进行更换。

     自吸离心泵的过流部件    Self-priming centrifugal pump flow components
     自吸离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类：

    （1）径流式叶轮（离心式叶轮）液体是沿着与轴线垂直的方向流出叶轮。    （2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮。    （3）轴流式叶轮液体流动的方向与轴线平行的。
     叶轮的分类
     叶轮按吸入的方式分为二类：
    （1） 单吸叶轮（即叶轮从一侧吸入液体）。    （2） 双吸叶轮（即叶轮从两侧吸入液体）。
     叶轮按盖板形式分为三类：    （1） 封闭式叶轮。    （2） 敞开式叶轮。    （3） 半开式叶轮
