| 品牌 : | 三科阀门 | 型号 : | U45H |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | 齐全 | 适用介质 : | 水、气、油品等 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动、气动、电动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |

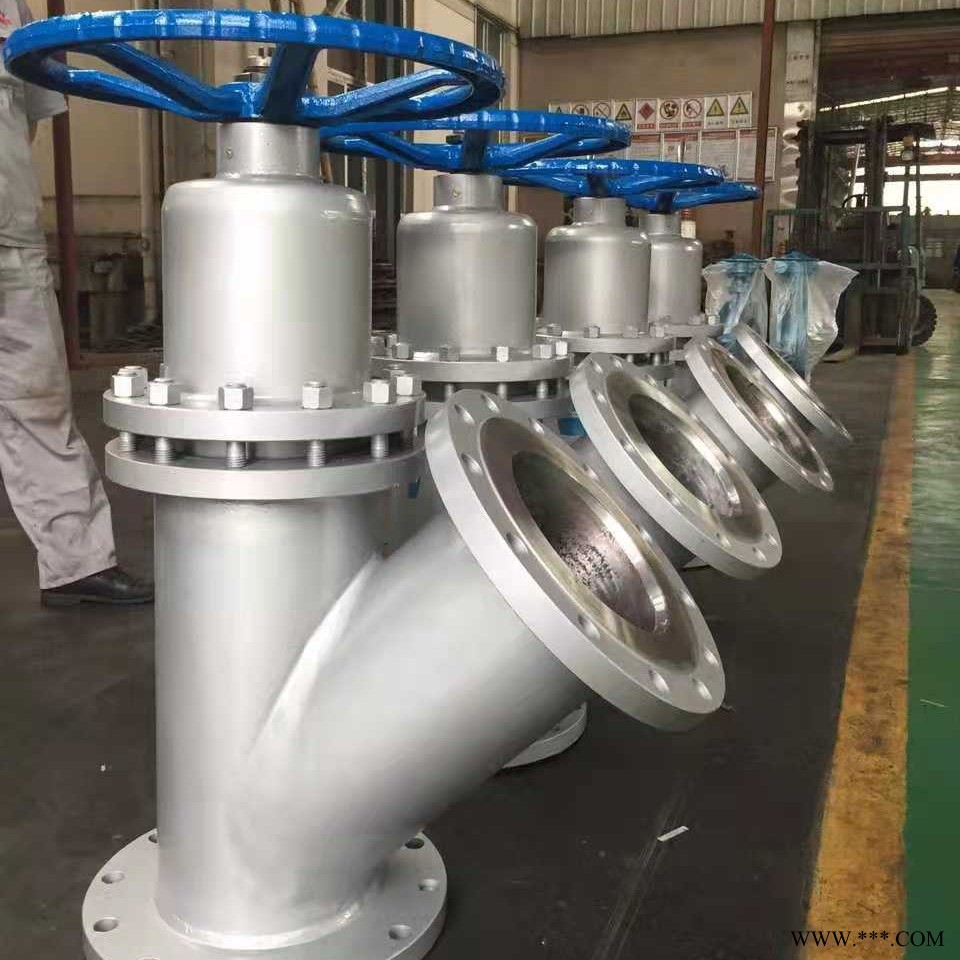

U45H Y型柱塞阀
一、产品简介：
U45H Y型柱塞阀开启和关闭靠柱塞，当柱塞的上部分被提升到隔离环中间通孔的上平面时，下部柱塞仍在柱塞下部隔离环内，此时柱塞阀半开启，进口介质便通过上下隔离环中间流入或流出，流体有一条管线流动，另一条管线仍然关闭。当柱塞阀下部柱塞提升到下部隔离环上面时，此时柱塞阀全开启介质将同时从另一条管线流动；当柱塞下降，上部柱塞降到隔离环中间通孔的上平面时，流体有一条管线关闭。直到下部柱塞降到下部隔离环下，此时下部柱塞起限位作用，柱塞阀便关闭，阻止介质流动。
二、结构特点：
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。
柱塞阀的关闭由一个不锈钢柱塞、上下两个富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；
开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；
开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
三、性能参数：
公称压力PN Nominal pressure | 1.6 | 25 | 4.0 | 6.4 | 10.0 | MPa |
壳体试验压力Shell test pressure | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | |
高压密封试验压力High pressure seat test | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | |
低压气密封试验压力Low pressure seat test | 0.5～0.7 | |||||
适用介质Applicable medium | C水、油品、蒸汽 Pxiao酸类 Rcu酸类 Water,oil,steam Nitric acid Acetic acid | |||||
适用温度Applicable temperature | ≤200℃ | |||||
四、连接尺寸：
DN（mm） | U45H-16C（P） | ||||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
D | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
K | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
T | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
n-φ | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-33 | 12-25 | 12-25 | 16-25 | 16-30 |
