| 品牌 : | 三科阀门 | 型号 : | U41SF |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | 齐全 | 适用介质 : | 水、蒸汽、油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 日标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动、气动、电动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | FKM |

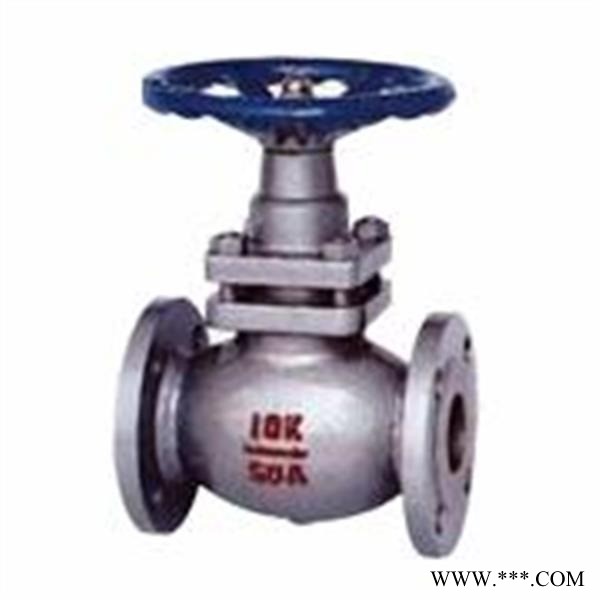

U41SF日标柱塞阀
一、日标柱塞阀简介：
U41SF日标柱塞阀密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
二、日标柱塞阀安装说明：
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收，产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可，不必拆洗和更换。
②本柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。
③经过一段时间的使用，密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。
④该柱塞阀严禁在冷热介质混合管道上使用.
三、日标柱塞阀性能规范：
阀体材质 | 铸铁、铸钢、不锈钢、铬钼钢 |
密封面材质 | H、Y、W、SM |
工作压力 | 1.6-10MPA |
工作温度 | -20°C-450°C |
阀门口径 | DN15-DN300 |
连接方式 | :法兰、内螺纹 |
传动方式 | 手动、蜗轮传动 |
适用介质 | 水、油品、气体、燃气、酸类 |
制造标准 | 日标 |
四、日标柱塞阀外形尺寸：
DN(mm)/ | UJ41H(Y)-150Lb U41SM-150Lb | |||||||||||||||||||||||||||||||
1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | |||||||||||||||||
L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 | ||||||||||||||||
H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 | ||||||||||||||||
DO | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | ||||||||||||||||
