| 品牌 : | 三科阀门 | 型号 : | U41SF |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | 齐全 | 适用介质 : | 水、油品、气体 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 美标 | 流动方向 : | 双向 |
| 驱动方式 : | 手动、气动、电动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | FKM |

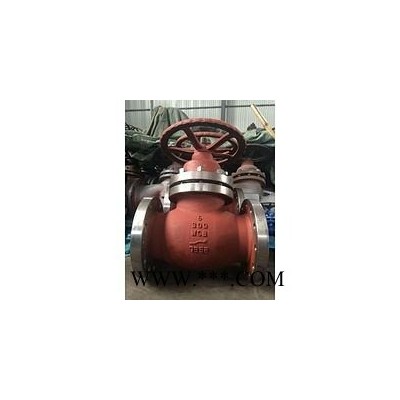

U41SF美标柱塞阀
一、美标柱塞阀简介：
U41SF美标柱塞阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
二、美标柱塞阀工作原理:
当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
三、美标柱塞阀性能参数：
阀体材质 | 铸铁、铸钢、不锈钢、铬钼钢 |
密封面材质 | H、Y、W、SM |
工作压力 | 1.6-10MPA |
工作温度 | -20°C-450°C |
阀门口径 | DN15-DN300 |
连接方式 | :法兰、内螺纹 |
传动方式 | 手动、蜗轮传动 |
适用介质 | 水、油品、气体、燃气、酸类 |
制造标准 | 美标 |
四、美标柱塞阀主要零件材料：
阀体 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
柱塞 | 铬镍钛不锈钢 |
导向环 | 304不锈钢 |
密封圈 | 加柔性石墨（PTFE）
|
上盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
铜螺母 | 铜合金 |
阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
手轮 | ASTM A536 Gr.60-40-18、A216-WCB |
