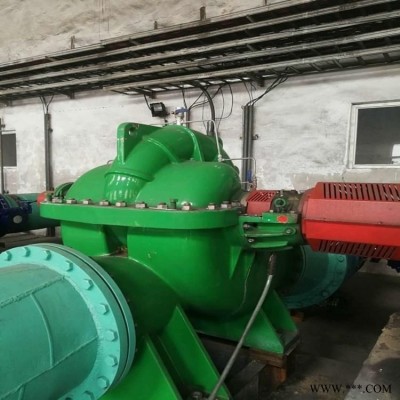

格尔富12SH-6型单级双吸中开泵 双吸离心泵 单极离心式双吸泵

产品概述

　　S、SH双吸泵系单级双吸中开式离心泵，供输送清水及物理化学性质类似于水的液体及轻腐蚀液体（液体高温度不超过80℃）。适合工厂、矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。SM、SF、SY型泵均是在S型泵基础上通过改变材质、密封、结构等措施而形成的分别适应于输送多泥砂水质或有耐磨要求、耐腐蚀要求或油类等介质。　　

　　SH型双吸离心泵泵主要适用于自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

　　sh双吸水泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳、中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。SH型农田灌溉水泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。

产品概述

　　S、SH双吸泵系单级双吸中开式离心泵，供输送清水及物理化学性质类似于水的液体及轻腐蚀液体（液体高温度不超过80℃）。适合工厂、矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。SM、SF、SY型泵均是在S型泵基础上通过改变材质、密封、结构等措施而形成的分别适应于输送多泥砂水质或有耐磨要求、耐腐蚀要求或油类等介质。　　

　　SH型双吸离心泵泵主要适用于自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

　　sh双吸水泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳、中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。SH型农田灌溉水泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。

结构紧凑：外形美观，稳定性好，便于安装。
　　运行平稳：优化设计的双吸叶轮使轴向力减小到 低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和 率。
　　轴封：选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
　　轴承：选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
　　安装形式：装配时不需调整，可根据现场使用条件。分立式或卧式安装。

SH型单级双吸大流量中开式离心泵装配与拆卸：

　　1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

　　2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

　　3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母， 后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使　　液体渗漏大，水泵效率降低。

　　装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。

　　安装检查：

　　1 、检査水泵和电动机应无损坏。

　　2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。

　　3、安装顺序：

　　① 将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。

　　② 在基础与泵底脚之后灌注混凝土 。

　　③ 待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。

　　④ 校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求)。

　　⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。

　　4、进出水管路应另设支架支撑，不得籍泵本体支承。

　　5、水泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。

　　6、如水泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。

　　7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。

　　安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

　　泵启动、停止与运行：
　　1、起动与停止：

　　起动前，转动泵的转子，应该轻滑均匀。

　　② 关闭出水闸阀，向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水.无空气窝存。

　　③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开;然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节;反之流量过小时.将闸阀开大。

　　④ 均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的溫升。

　　⑤ 当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如

　　所处环境的温度较低时，则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。

　　2、运转：

　　① 水泵轴承 高溫度不应超过75°C。

　　② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3～1/2为宜。

　　③ 填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。

　　④ 定期柁査眹轴器部件.注意电机轴承温升。

　　⑤ 运转过程中.如发现矂声或其他不正常的声音时，应立即停车.检査其原因.加以消除。
