| 品牌 : | 美科/FXMK | 型号 : | CS19H-16Z CS19H-16C |
| 材质 : | 皆可 | 连接形式 : | 螺纹 |
| 种类 : | 蒸汽压力式 | 公称通径 : | 以下详细介绍 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 以下详细介绍 |
| 类型(通道位置) : | 二通式 |
一、产品概述：

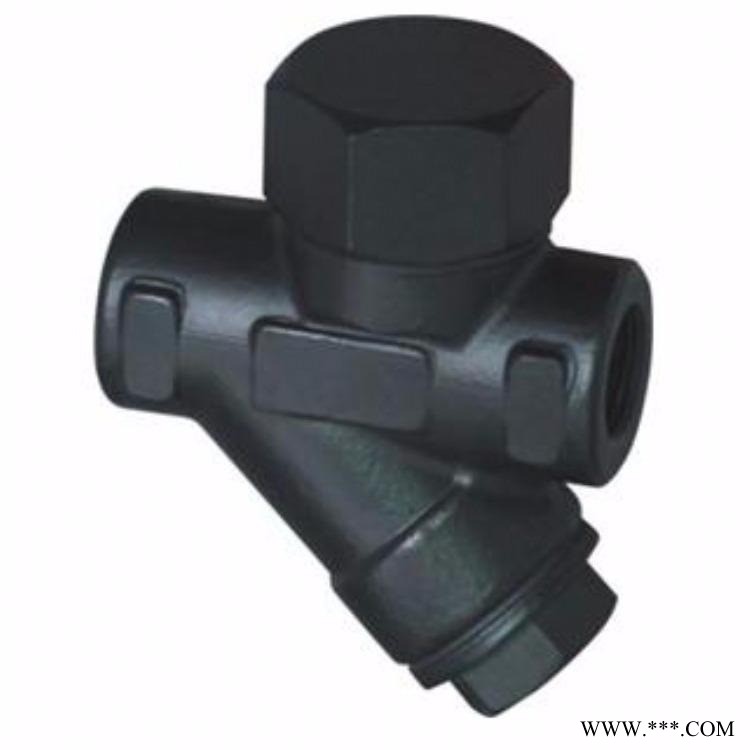

CS19H热动力式蒸汽疏水阀是利用热动力学特性， 当凝结水排流较低时会发生 次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。本疏水阀是利用热动力学特性，当凝结水排流较低时会发生 次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件
热动力型疏水阀。
二、工作原理：
CS19H热动力式蒸汽疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽随后排放，因蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放,循环工作，间断排水。
三、主要零部件材质：
阀体 | 锻钢 |
阀帽 | 不锈钢 |
阀盖 | 锻钢 |
阀片 | 不锈钢 |
阀体密封面 | 不锈钢 |
四、主要连接尺寸：
产品型号Produstion Type | DN | 尺寸（mm)Dimensions | |||||||||||||
螺纹连接 | 承插焊连接 | 法兰连接 | |||||||||||||
L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | ||
| CS19H16C2540 CS69H16C2540 CS49H16C2540
| 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | |
40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | |
50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | |
65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | |
80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | |
100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | |
CS19H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14
| |
