| 品牌 : | 惠沃德 | 型号 : | WM20-40 |
| 材质 : | 不锈钢 | 性能 : | 变频 |
| 驱动方式 : | 电动 | 输送介质 : | 清水泵 |
| 泵轴位置 : | 卧式 | 叶轮结构 : | 封闭式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 流量 : | 20m³/h |
| 叶轮数目 : | 2 | 扬程 : | 47米 |
| 吸入口径 : | 50mm | 排出口径 : | 50mm |
| 结构原理 : | 喷射泵 | 级数 : | 多级 |
| 重量 : | 67KG | 电压 : | 380V/50Hz |
| 功率 : | 4.4KW |

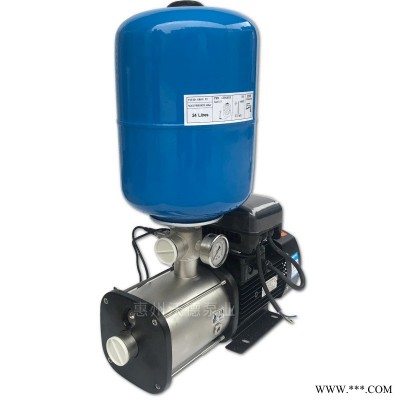

单泵变频机组 WM20-40惠沃德卧式循环泵 多级离心泵
型号：WM20-40
流量：20m3/h
扬程：47M
功率：4.4KW
口径：50mm
单泵变频恒压的主要功能：
1、全自动完成多台水泵机组软启动，变频到工频运行以及停止的全部操作过程.
2、根据用水量的变化，变成多台泵组的启动和停止。
3、有压力设定值和实际压力值的LED显示功能。
4、有LED频率指示，变频异常指示，电机故障工况显示。
5、保护功能：具有欠压保护、过压保护、过载保护、短路保护、失速防止、烧损防止等功能。
实现单台水泵的变频恒压供水有一个前提，就是水泵电动机以额定转速运行（工频50Hz运行）时提供的水量，能够满足该供水系统的较大用水需求，否则应该选用出水量更大的水泵，或采用多泵供水方案。
采用PID控制的闭环控制模式。水泵电动机M由变频器供电；SP是压力变送器，它与变频器之间使用一条三芯屏蔽线连接，其中红线和黑线由变频器向SP提供24V工作电源，绿线和黑线向变频器传送压力变送信号，即PID反馈信号XF,送到变频器的VPF端；而恒压供水的目标信号XT则由电位器RP调整设定后送到变频器的VRF端。
起动运行后，如果用水量逐渐变大，则水泵出水压力就有所降低，压力变送器SP输出信号减小，即变频器输入的反馈信号XF减小，在变频器的PID控制作用下，变频器输出频率升高，电动机转速加快，水泵出水量增加，迅速使出水压力恢复到目标信号给定的水平上。运行中如果用水量有所减少，出水压力升高，通过与上相反的控制过程，同样可以使出水压力得以稳定，实现恒压供水的目标。
