管道热水泵 IRG40-160管道离心泵热水循环管道泵希伦管道泵立式深圳市热水管道泵|目前最新的【供应专区】

品牌 :	希伦	型号 :	ISG32-160
材质 :	铸铁	性能 :	自动
扬程 :	32	驱动方式 :	电动
输送介质 :	清水泵	泵轴位置 :	边立式
叶轮结构 :	半开式叶轮	叶轮吸入方式 :	单吸式
流量 :	12.5	叶轮数目 :	1
汽蚀余量 :	2.3	吸入口径 :	50
排出口径 :	50	结构原理 :	喷射泵
级数 :	单级	重量 :	80
电压 :	380	功率 :	3

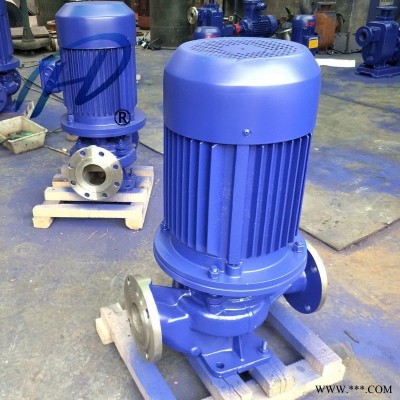

管道热水泵 IRG40-160管道离心泵热水循环管道泵希伦管道泵立式深圳市热水管道泵

2X旋片式真空泵_02
4应用场地

一、ISG单级单吸管道离心泵概述

ISG型系列单级单吸管道离心泵,是我公司科技人员联合国内水泵专家选用国内水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,单级离心泵具有节能、噪音低、性能可靠等优点。

二、ISG单级单吸管道离心泵特点

1、管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理．能有效地平衡泵运转产生的径向和轴向自荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据管路布置的要求采用泵的竖式和横式安装。
6、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

三、ISG单级单吸管道离心泵型号意义

四、ISG单级单吸管道离心泵用途

ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T＜80。

五、ISG单级单吸管道离心泵工作条件

1．吸入压力1.0MPa，或泵系统高工作压力1.6MPa，即泵吸入口压力+泵扬程1.6MPa、泵静压试验压力为2.5MPa，订贷时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2．环境温度<40，相对湿度<95％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2mm。
注：如使用介质为带有细小颗粒,请在订货时说明，以便厂家采用耐磨式机械密封。

六、ISG单级单吸管道离心泵结构图

七、ISG单级单吸管道离心泵性能曲线图

八、ISG单级单吸管道离心泵性能参数一

型号	进口	出口	流量	流量	扬程	电压	效率	转速	功率	必须汽蚀余量
	DN	DN	m3/h	L/s	m	V			kW
ISG20-160	20	20	2.5	0.7	32	380	72	2900	1.1	2.3
ISG25-125	25	25	4	1.1	20	380	76	2900	0.75	2.3
ISG25-125A	25	25	3.6	1	16	380	70	2900	0.55	2.3
ISG25-16	25	25	4	1.1	32	380	74	2900	1.5	2.3
ISG25-160A	25	25	3.7	1	28	380	78	2900	1.1	2.3
ISG32-125	32	32	4.5	1.3	20	380	76	2900	0.75	2.3
ISG32-160	32	32	4.5	1.3	32	380	70	2900	1.5	2.3
ISG32-160A	32	32	4	1.1	25	380	74	2900	1.1	2.3
ISG32-200	32	32	4.5	1.3	50	380	72	2900	3	2.3
ISG32-200A	32	32	4	1.1	40	380	76	2900	2.2	2.3
ISG32-100I	32	32	6.3	1.8	13	380	70	2900	0.75	2.3
ISG32-125I	32	32	6.3	1.8	20	380	74	2900	1.1	2.3
ISG32-160I	32	32	6.3	1.8	32	380	78	2900	2.2	2.3
ISG32-200I	32	32	6.3	1.8	50	380	76	2900	4	2.3
ISG40-100	40	40	6.3	1.8	13	380	70	2900	0.75	2.3
ISG40-100A	40	40	5.6	1.6	10	380	74	2900	0.37	2.3
ISG40-125	40	40	6.3	1.8	20	380	72	2900	1.1	2.3
ISG40-125A	40	40	5.6	1.6	16	380	76	2900	0.75	2.3
ISG40-160	40	40	6.3	1.8	32	380	70	2900	2.2	2.3
ISG40-160A	40	40	5.9	1.6	28	380	74	2900	1.5	2.3
ISG40-160B	40	40	5.2	1.4	24	380	78	2900	1.1	2.3
ISG40-200	40	40	6.3	1.8	50	380	76	2900	4	2.3
ISG40-200A	40	40	5.9	1.6	44	380	70	2900	3	2.3
ISG40-200B	40	40	5.5	1.5	38	380	74	2900	2.2	2.3
ISG40-250	40	40	6.3	1.8	80	380	72	2900	7.5	2.3
ISG40-250A	40	40	5.9	1.6	70	380	76	2900	5.5	2.3
ISG40-250B	40	40	5.5	1.5	60	380	70	2900	4	2.3
ISG40-100I	40	40	12.5	3.5	13	380	74	2900	1.1	2.3
ISG40-100IA	40	40	11.2	3.1	10	380	78	2900	0.75	2.3
ISG40-125I	40	40	12.5	3.5	20	380	76	2900	1.5	2.3
ISG40-125IA	40	40	11.2	3.1	17	380	70	2900	1.1	2.3
ISG40-160I	40	40	12.5	3.5	32	380	74	2900	3	2.3
ISG40-160IA	40	40	11.7	3.3	28	380	72	2900	2.2	2.3
ISG40-160IB	40	40	10.5	2.9	23	380	76	2900	1.5	2.3
ISG40-200I	40	40	12.5	3.5	50	380	70	2900	5.5	2.3
ISG40-200IA	40	40	11.7	3.3	40	380	74	2900	4	2.3
ISG40-200IB	40	40	10.5	2.9	35	380	78	2900	3	2.3
ISG40-250I	40	40	12.5	3.5	80	380	76	2900	11	2.3
ISG40-250IA	40	40	11.7	3.3	70	380	70	2900	7.5	2.3
ISG40-250IB	40	40	10.8	3	60	380	74	2900	7.5	2.3

九、ISG单级单吸管道离心泵性能参数二

型号	进口	出口	流量	流量	扬程	电压	效率	转速	功率	必须汽蚀余量
	DN	DN	m3/h	L/s	m	V			kW
ISG50-100	50	50	12.5	3.5	13	380	72	2900	1.1	2.3
ISG50-100A	50	50	11.2	3.1	10	380	76	2900	0.75	2.3
ISG50-125	50	50	12.5	3.5	20	380	70	2900	1.5	2.3
ISG50-125A	50	50	11.2	3.1	17	380	74	2900	1.1	2.3
ISG50-160	50	50	12.5	3.5	32	380	78	2900	3	2.3
ISG50-160A	50	50	11.7	3.3	28	380	76	2900	2.2	2.3
ISG50-160B	50	50	10.5	2.9	23	380	70	2900	1.5	2.3
ISG50-200	50	50	12.5	3.5	50	380	74	2900	5.5	2.3
ISG50-200A	50	50	11.7	3.3	45	380	72	2900	4	2.3
ISG50-200B	50	50	10.5	2.9	35	380	76	2900	3	2.3
ISG50-250	50	50	12.5	3.5	80	380	70	2900	11	2.3
ISG50-250A	50	50	11.7	3.3	70	380	74	2900	7.5	2.3
ISG50-250B	50	50	10.8	3	60	380	78	2900	7.5	2.3
ISG50-250C	50	50	10	2.8	52	380	76	2900	5.5	2.3
ISG50-100I	50	50	25	6.9	13	380	70	2900	1.5	2.3
ISG50-100IA	50	50	22.4	6.2	10	380	74	2900	1.1	2.3
ISG50-125I	50	50	25	6.9	20	380	72	2900	3	2.3
ISG50-125IA	50	50	22.4	6.2	16	380	76	2900	2.2	2.3
ISG50-160I	50	50	25	6.9	32	380	70	2900	4	2.3
ISG50-160IA	50	50	23.4	6.5	28	380	74	2900	4	2.3
ISG50-160IB	50	50	21.6	6	24	380	78	2900	3	2.3
ISG50-200I	50	50	25	6.9	50	380	76	2900	7.5	2.3
ISG50-200IA	50	50	23.4	6.5	44	380	70	2900	7.5	2.3
ISG50-200IB	50	50	21.6	6	37	380	74	2900	5.5	2.3
ISG50-2501	50	50	25	6.9	80	380	72	2900	15	2.3
ISG50-250IA	50	50	23.4	6.5	70	380	76	2900	11	2.3
ISG50-250IB	50	50	21.6	6	60	380	70	2900	11	2.3
ISG50-315I	50	50	25	6.9	125	380	74	2900	30	2.3
ISG50-315IA	50	50	23.4	6.5	110	380	78	2900	22	2.3
ISG50-315IB	50	50	21.6	6	93	380	76	2900	18.5	2.3
ISG65-100	65	65	25	6.9	13	380	70	2900	1.5	2.3
ISG65-100A	65	65	22.4	6.2	10	380	74	2900	1.1	2.3
ISG65-125	65	65	25	6.9	20	380	72	2900	3	2.3
ISG65-125A	65	65	22.4	6.2	16	380	76	2900	2.2	2.3
ISG65-16	65	65	25	6.9	32	380	70	2900	4	2.3
ISG65-160A	65	65	23.4	6.5	28	380	74	2900	4	2.3
ISG65-160B	65	65	21.6	6	24	380	78	2900	3	2.3
ISG65-200	65	65	25	6.9	50	380	76	2900	7.5	2.3
ISG65-200A	65	65	23.4	6.5	44	380	70	2900	7.5	2.3
ISG65-200B	65	65	21.6	6	37	380	74	2900	5.5	2.3
ISG65-25	65	65	25	6.9	80	380	72	2900	15	2.3
ISG65-250A	65	65	23.4	6.5	70	380	76	2900	11	2.3
ISG65-250B	65	65	21.6	6	60	380	70	2900	11	2.3
ISG65-315	65	65	25	6.9	125	380	74	2900	30	2.3
ISG65-315A	65	65	23.4	6.5	110	380	78	2900	22	2.3
ISG65-315B	65	65	21.6	6	93	380	76	2900	18.5	2.3
ISG65-315C	65	65	20.6	5.7	85	380	70	2900	18.5	2.3
ISG65-100I	65	65	50	13.9	13	380	74	2900	3	2.3
ISG65-100IA	65	65	44.8	12.4	10	380	72	2900	2.2	2.3
ISG65-125I	65	65	50	13.9	20	380	76	2900	5.5	2.3
ISG65-125IA	65	65	44.8	12.4	16	380	70	2900	4	2.3
ISG65-160I	65	65	50	13.9	32	380	74	2900	7.5	2.3
ISG65-160IA	65	65	46.8	13	28	380	78	2900	7.5	2.3
ISG65-160IB	65	65	43.2	12	24	380	76	2900	5.5	2.3
ISG65-200I	65	65	50	13.9	50	380	70	2900	15	2.3
ISG65-200IA	65	65	46.8	13	44	380	74	2900	11	2.3
ISG65-200IB	65	65	43	11.9	37	380	72	2900	7.5	2.3
ISG65-250I	65	65	50	13.9	80	380	76	2900	22	2.3
ISG65-250IA	65	65	46.8	13	70	380	70	2900	18.5	2.3
ISG65-250IB	65	65	43	11.9	60	380	74	2900	15	2.3
ISG65-315I	65	65	50	13.9	125	380	78	2900	37	2.3
ISG65-315IA	65	65	45.8	12.7	105	380	76	2900	30	2.3
ISG65-315IB	65	65	43	11.9	93	380	70	2900	30	2.3
ISG65-315IC	65	65	41	11.4	85	380	74	2900	22	2.3
