| 品牌 : | 三科阀门 | 型号 : | CS19 |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 蒸汽压力式 | 公称通径 : | 齐全 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形态 : | 膨胀式 |
| 类型(通道位置) : | 二通式 |

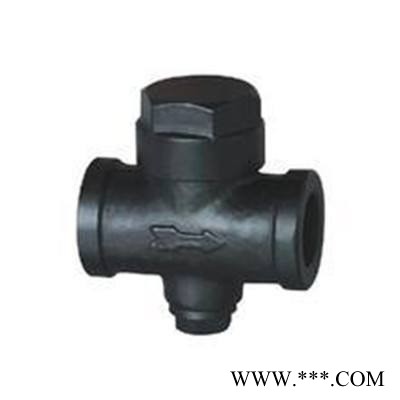

CS19热动力式蒸汽疏水阀
一、热动力式蒸汽疏水阀简介：
CS19热动力式蒸汽疏水阀疏水阀用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器，疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。该阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到zui高工作效率。要想达到zui理想的效果，就要对各种类型的工作性能、特点进行全面的了解。品种很多，各有不同的性能。
二、热动力式蒸汽疏水阀结构特点：
CS19热动力式蒸汽疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽，所以蒸汽浪费比较大。结构简单、耐水击、zui大背为50%，有噪音，阀片工作频繁，使用寿命短。
三、热动力式蒸汽疏水阀特点：
1、体积小、质量轻、结构紧凑、原理简单、工作可靠，目前在国内外都被广泛的使用。是目前销量的一类疏水阀。
2、可采用独特的三孔式冷凝水出口，确保碟片在关闭过程的平稳工作，避免不均匀磨损，提高使用寿命。
3、仅仅只有一个活动部件—不锈钢碟片，便于维修。
4、可任意方向安装，自动运行于工作压力范围内，无需调节，也可用于高压和过热系统中，不受水锤和冰冻的损坏 。
四、热动力式蒸汽疏水阀零部件：
主要零件Main Part | 阀体Body | 阀盖Donnet | 阀片Picture | 阀帽 |
材料 Material | 铸钢 | 铸钢 | 不锈钢Stainless Steel | 不锈钢 |
五、热动力式蒸汽疏水阀外形尺寸：
产品型号 | DN | 尺寸（mm） | |||||||||||||
螺纹连接 | 承插焊连接 | 法兰连接 | |||||||||||||
L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | ||
| CS19H16C2540 CS69H16C2540 CS49H16C2540 | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | |
40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | |
50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | |
65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | |
80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | |
100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | |
