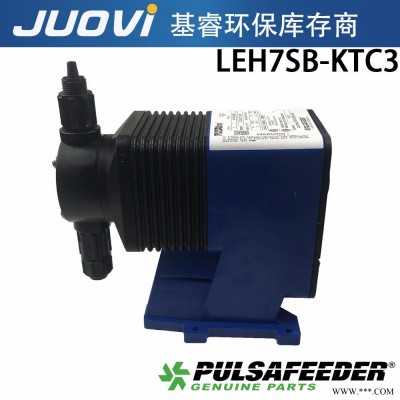

美国帕斯菲达计量泵LEH7SB-KTC3电磁隔膜泵

美国帕斯菲达计量泵LEH7SB-KTC3电磁隔膜泵

基睿环保代理美国帕斯菲达有限公司于1939年创立于美国纽约州，是全球液压隔膜计量泵的 。公司拥有雄黄厚的技术力量和丰富的现声处理经验，产品性能旧越，是全球计量泵的 。公司的生产工厂位于美国纽约州的Rochester市，所有液压隔膜计量泵完全按照API675（美国石油协会第675号）标准设计、制造，也可以按用户制定的标准、规范制造。该工厂通过ISO9001和ISO14001质量体系认证，有一套严格的生产管理系统。

美国帕斯菲达公司的液压隔膜计量尖产品广泛应用于石化、化工、电厂的化学加药、市政水处理及废水处理等度诸多领域。其产品独特的技术特点如下：

三种隔膜式，三种止回阀设计，十几种泵型号，多种过流材质可供选择。

泵头均为专利设计，阀球、阀座清洗维护时无需拆卸管线。

液压腔油与齿轮箱油为同一种油，方便维护。

蜗轮/蜗杆的材质分别为铜合金/淬火不锈钢，并采用美国杜邦公司专利技术进行表面特殊处理，耐磨性更佳，寿命更长。

阀盖4点定位，阀球对中性好。

阀球与阀座线接触，可处理各种超高/超低温的应用。

PULSAR 系列泵的外部设有观察窗，可以直观了解泵的运行是否正常。

美国帕斯菲达计量泵LEH7SB-KTC3电磁隔膜泵

特点：

1稳定性好、低干扰

2采用LCD显示视界

3采用电压稳定、抗干扰性强的线性电源

4主要操作一个键完成，简单易学

5可选择4-20mA模拟信号隔离输出

6适用高输入阻抗的电极

7特别适用于废水处理系统、纯水系统等过程

LM、LE、LP系列电磁隔膜计量泵选型

型号 泵头、密封圈、阀座、阀球代码为X 流量

(L/H) 压力

(Bar) 功率

(W) 进出口尺寸

(英寸)

 泵头 密封圈、

阀座 阀球

MP系列 E系列 E-PLUS

系列 玻璃纤维－聚丙xi树脂 聚偏氟乙xi 聚氯乙xi 不锈钢 四氟乙xi(特氟隆) 海帕伦 氟橡胶 陶瓷 不锈钢

LMK2TB-X LEK2SB-X LPK2EM-X P K ? A T ? ? C S 0.47 21 46 3/8

LMB2TB-X LEI2SB-X LPB2EM-X P K ? A T ? ? C S 0.79 17 46 3/8

LMD3TB-X LE33SB-X LPD3EM-X P K ? A T ? ? C S 1.73 17 46 3/8

LMF4TB-X LEF4SB-X LPF4EM-X P K ? A T ? ? C S 3.15 17 69 3/8

LMH4TB-X LEH4SB-X LPH4EM-X P K ? A T ? ? C S 6.31 17 69 3/8

LMA2TB-X LE02SB-X LPA2EM-X P K V A T H ? C S 0.95 10 46 3/8

LMB3TB-X LE13SB-X LPB3EM-X P K V A T H ? C S 1.89 10 46 3/8

LMD4TB-X LE34SB-X LPD4EM-X P K V A T H V C S 3.31 10 69 3/8

LMG4TB-X LEG4SB-X LPG4EM-X P K V A T H V C S 6.62 10 69 3/8

LMK5TB-X LEK5SB-X LPK5EM-X P K V A T H V C S 9.46 10 115 1/2

LMH5TB-X LEH5SB-X LPH5EM-X P K V A T H V C S 11.83 10 115 1/2

LMA3TB-X LE03SB-X LPA3EM-X P K V A T H V C S 1.89 7 46 3/8

LMK3TB-X LEK3SB-X LPK3EM-X P K V A T H V C S 2.21 7 46 3/8

LMB4TB-X LE14SB-X LPB4EM-X P K V A T H V C S 3.79 7 69 3/8

LME4TB-X LE44SB-X LPE4EM-X P K V A T H V C S 6.94 7 69 3/8

LMG5TB-X LEG5SB-X LPG5EM-X P K V A T H V C S 14.82 7 115 1/2

LMH6TB-X LEH6SB-X LPH6EM-X P K V A T H V C S 19.83 7 138 1/2

LMK7TB-X LEK7SB-X LPK7EM-X P K V A T H V C S 29.96 3.3 138 1/2

LMH7TB-X LEH7SB-X LPH7EM-X P K V A T H V C S 37.85 2.4 138 1/2

LMH8TB-X LEH8SB-X LPH8EM-X P K V A T H V C S 78.85 1.3 138 3/4

注：E PLUS系列电磁隔膜计量泵选型代码第5位数选用“M”可接受4-20mA，选用“E”可接受脉冲信号， 位选“M”为带液晶显示，自动泵型号中代码“X”代表P、K、V、A、T、H、V、C、S。

美国帕斯菲达计量泵LEH7SB-KTC3电磁隔膜泵

安装尺寸图

MP系列电磁隔膜计量泵安装尺寸表

型号 A B B' C C' D E

　LMA2/B2 13.7 26.2 - 27.4 - 19.1 22.9

　LMA3/B3/D3/B4 13.7 26.9 - 27.2 - 19.1 23.4

　LMD4 13.7/E4 26.9 - 25.9 - 19.1 23.4

　LMF4 13.7 26.9 - 27.2 - 19.1 23.4

　LMG4 13.7 26.9 - 27.4 - 19.1 23.4

　LMG5 13.7 27.9 - 27.4 - 19.1 24.4

　LMH4 15.5 27.9 - 25.9 - 20.8 24.4

　LMH5/H6 15.5 28.7 - 25.9 - 20.8 25.4

　LMH7 15.5 29.7 - 25.9 - 20.8 26.2

　LMH8 * 15.5 - 45.5 - 26.9 20.8 -

　LMK2 13.7 26.2 - 26.2 - 19.1 22.9

　LMK3 13.7 26.9 - 26.9 - 19.1 23.4

　LMK5 13.7 27.9 - 27.9 - 19.1 24.4

　LMK7 13.7 29.7 - 29.7 - 20.8 26.2

E系列电磁隔膜计量泵安装尺寸表

型号 A B B' C C' D E

　LPA2、B2、K2 13.7 26.2 - 27.4 - 19.1 22.9

　LPA3、B3、4D3、K3 13.7 26.9 - 27.2 - 19.1 23.4

　LPD4、E4 13.7 26.9 - 25.9 - 19.1

　LPF4、G4 13.7 26.9 - 27.2 - 19.1

　LPG5 13.7 27.9 - 27.2 - 19.1 24.4

　LPH4 15.5 27.9 - 25.9 - 20.8 24.4

　LPH5、H6 15.5 28.7 - 25.9 - 20.8 25.4

　LPH7 15.5 29.7 - 25.9 - 20.8 26.2

　LPH8 * 15.5 - 27.7 - 26.9 20.8 -

　LPK5 13.7 27.9 - 29.7 - 19.1 24.4

　LPK7 15.5 29.7 - 28.4 - 20.8 26.2

E-PLUS系列电磁隔膜计量泵安装尺寸表

型号 A B B' C C' D E

　LE01、12 12.7 24.3 20.6 24.1 21.6 16.3 20.8

　LE03、13、14 12.7 24.9 21.1 24.1 21.6 16.3 21.3

　LE33、34、44 13.7 26.9 22.7 28.7 26.4 18.8 23.4

　LEF4、G4 13.7 26.9 22.7 30.0 27.7 18.8 23.4

　LEG5 13.7 27.7 23.9 30.0 27.7 18.8 24.1

　LEH4 15.5 27.7 23.9 28.7 25.9 20.8 24.1

　LEH5、6 15.5 28.7 24.9 28.7 26.4 20.8 25.1

　LEH7 15.5 29.7 25.9 28.7 26.4 20.8 26.2

　LEH8 * 15.5 - 27.7 - 26.4 20.8 -

　LEK2 13.7 20.6 22.4 27.8 25.1 18.8 22.6

　LEK3 13.7 25.4 22.7 27.4 25.1 18.8 23.4

　LEK5 13.7 27.7 23.9 30.0 27.7 18.8 24.1

　LEK7 15.5 29.7 25.9 28.7 26.4 20.8 26.2

美国帕斯菲达计量泵LEH7SB-KTC3电磁隔膜泵

手动：频率 冲程同时可调，自动：可选脉冲信号，液位信号接收功能。美国帕斯菲达公司（PULSAFEEDER,INC.）成立于20世纪40年代初期，Larry Wilson发明了Wilson化学品进料设备一台液压驱动隔膜计量泵。

  美国PULSAFEEDER公司原装进口计量泵，主要用于工业水处理、市政水处理、废水处理、锅炉及冷却水处理、石化和化学工业、造纸、涂料、食品、饮料、制药、实验室应用等行业
