| 品牌 : | 三科阀门 | 型号 : | GH5-16R |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | 齐全 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形态 : | 球式 |
| 类型(通道位置) : | 二通式 |

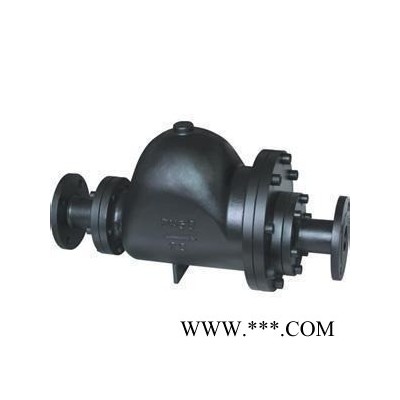

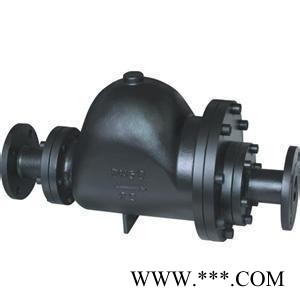

GH5-16R杠杆浮球式蒸汽疏水阀
一、杠杆浮球式蒸汽疏水阀简介：
GH5-16R杠杆浮球式蒸汽疏水阀的zui大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排， 小过冷度为0℃，能使加热设备达到zui佳工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏;它的 低工作压力0.01Mpa， 背压率≤85%;内部带有排气装置，杠杆浮球式蒸汽疏水阀采用zui先进的膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备shou选的蒸汽疏水阀。
二、杠杆浮球式蒸汽疏水阀结构特点：
1、采用平衡双阀座系统，加倍增大流量面积、获得特大排水量。
2、内置有自动排空气装置，能迅速既时排除空气，使设备启动快。
3、阀内件全不锈钢结构，保证具有良好的耐腐蚀和抗磨损。
三、杠杆浮球式蒸汽疏水阀零部件：
主要零售部件材料表 Main parts materials | Parts | Materials |
Body/Bonnet | Carbon Forged steel WC6 | |
Float Ball | Stainless Steel | |
Double seat | Stainless Steel | |
Bracket | Stainless Steel |
四、杠杆浮球式蒸汽疏水阀技术参数：
| Model 产品型号 | Nominal | Connection | Pressure | Max allowable | External dimensions（mm） | Re.weight 产考重量 | |||||
L | L1 | H | H1 | H2 | W | ||||||
G3-10-10-21 | 25~50 | Flange | 0.01~2.1 |
425 | 265 | 280 | 115 | 230 | 28 | ||
G5-10-16-21 | 50~100 | 0.01~2.1 | 360 | 300 | 120 | 260 | 52 | ||||
GH3-10R | 25~32 | 0.01~1.0 | 427 | 280 | 115 | 230 | 44 | ||||
GH3-16R | 25~50 | 0.01~1.6 | 437 | 280 | 115 | 230 | 46 | ||||
GH3-21R | 50 | 0.01~2.1 | 457 | 280 | 115 | 230 | 48 | ||||
GH5-10-16R | 80~100 | 0.01~1.6 | 570 | 300 | 120 | 260 | 70 | ||||
