| 品牌 : | 上海弗尼 | 型号 : | 881-25c |
| 材质 : | 碳钢 | 连接形式 : | 螺纹 |
| 种类 : | 蒸汽压力式 | 公称通径 : | DN15~DN50 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 直通式 |
因原材料价格的不稳定性，部分网上价格仅供参考，具体产品价格请致电咨询卖家
机械型疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到换热效率。工作质量高，是生产工艺加热设备疏水阀。
机械型疏水阀
作 用
阻汽排水
背压率
80%
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等

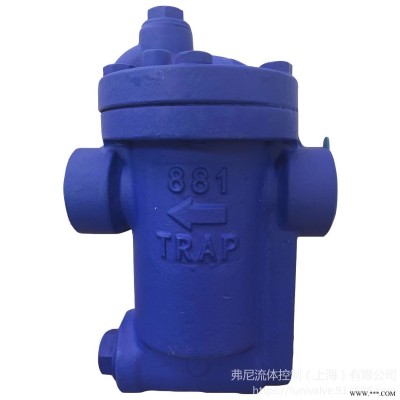

ER105钟形浮球式疏水阀
一、产品详细资料：
产品名称：ER105钟形浮球式疏水阀
产品特点：对凝结水的发生量适应性强，既可间歇排放，又可连续排放。内部装有大排量的双阎座差压机械；fSCCV关闭系统．体积小而排量大。内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
二、特点及性能：
1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、内部装有大排量的双阎座差压机械；fSCCV关闭系统．体积小而排量大。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高90％
5、汽水分离可靠：(水汽经u型通道从阀下部进入)，阀内始终处于水封状 态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击．吊桶上设有溢出排气孔，可有效防止蒸汽汽锁， 空气气堵现象。(非凝结性的高温空气也可排除）
7、与杠杆机械结合可制成高压阀。
三、双阀座差压机械和SCCV关闭方式：
SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久，当凝结水量增大时，吊桶失去浮力使得机械反向密封而产生压差，主阀开启而获得大排量，使用汽设备迅速启动发挥出机器的热效率。
技术参数表 Technological paramerter date
Model | Nominaldiameter | Connection | PressureRaring | Maxallowable(℃) | External dimensions（mm） | Re.weight | |||
L | H1 | H2 | H3 | ||||||
ER105 | 15~40 | Thread 螺纹 | 0.05~0.3、0.7 | 425 | 230 | 155 | 165 |
| 17 |
ER105F | 15~25 |
Flange 法兰 | 270 | 155 | 165 | 19.5 | |||
32~50 | 22 | ||||||||
ER116F | 15~25 | 0.05~0.5、1.2 | 270 | 155 | 165 | 19.5 | |||
32~50 | 310 | 24 | |||||||
ER116F | 15~25 | 0.05~0.7、1.6 | 270 | 155 | 165 | 19.5 | |||
32~50 | 310 | 24 | |||||||
ER116F | 32~50 | 0.05~1.6 | 320 | 230 | 192 | 48 | |||
ER20F | 15~50 | Flange 法兰 | 0.05~1.6 | 425 | 310 | 146 | 200 | 30 | |
ER120F | 40~100 | 0.05~0.8、1.6 | 400 | 203 | 192 | 49 | |||
ER130F | 50~100 | 0.05~2.5 | 430 | 190 | 240 | 31 | |||
ER25W | 15~50 | Socket weld | 0.05~2.5 | 425/550 | 340 | 247 | 145 | 330 | 47 |
ER25F | 15~25 | Flange 法兰 | 380 | 247 | 145 | 330 | 55 | ||
32~50 | 58 | ||||||||
