三科阀门厂家直销983F倒置桶式蒸汽疏水阀、铸钢倒置桶式蒸汽疏水阀、蒸汽疏水阀

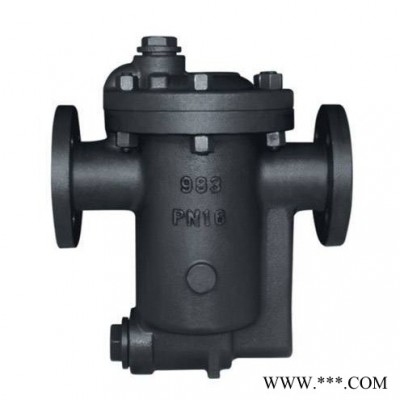

983F倒置桶式蒸汽疏水阀

一、倒置桶式蒸汽疏水阀简介：
           983F倒置桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

二、倒置桶式蒸汽疏水阀特点：
1.内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。
2.由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失， 节能。
3.浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
4.倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
5.倒置桶式蒸汽疏水阀不受背压的影响，在高的背压下能很好地工作。
6.倒置桶式蒸汽疏水阀工作可靠，只有两个运动部件 ( 杠杆—和倒置桶 ) ，故不会产生卡阻。
7.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性能 , 无污物困扰。

三、倒置桶式蒸汽疏水阀主要参数：

号    通 径    A    B    C    D    压力 kg/cm 2
880    1/2 '' 3/4 ''    96    76    70    128    25
881    1/2 '' 3/4 '' 1 ''    96    76    100    128    41
882    3/4 '' 1 ''    145    94    137    170    25
883    1 '' 1 1/4''    180    120    193    202    25
884    1 1/4' 1 1/2''    203    150    212    232    25
815    1 1/2'' 2 ''    220    148    248    250    25

四、倒置桶式蒸汽疏水阀外形尺寸：

L    H1    H2    W
880/980    15-20    螺纹    0.01～1.0    350    125    78    102    103    2.2
881/981    15-25        0.01～1.7    350    125    78    102    103    2.8
882/982    15-25        0.01～1.7    350    170    108    130    145    7.0
883/983    25-32        0.01～1.7    350    205    130    192    178    14.0
884/984    32-40        0.01～1.7    350    235    168    212    203    23.0
