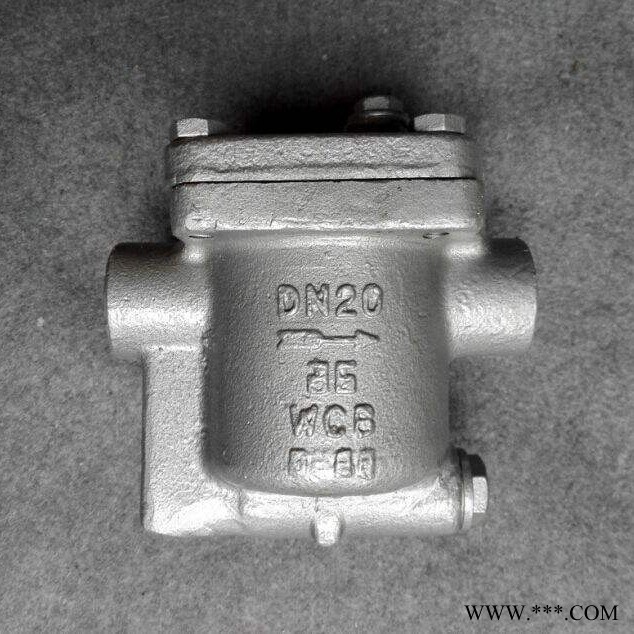

CS15H自由半浮球式蒸汽疏水阀
一、结构特点及工作原理：
CS15H自由半浮球式蒸汽疏水阀未开始工作时，自由式半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管注入阀体，当蒸汽体积增加到一定程度时，浮力便半浮球上浮，在蒸汽压力作用下，半浮球排向疏水喷咀将其封闭，阻止了蒸汽外逸，当大量凝结水进入阀体时，半浮球内蒸汽体积减少，半浮球在自身策略作用下落，半浮球脱离疏水喷嘴，完成了一个二作循环。缓而周而复始运动，起动自动排水排气的目的。
二、自由半浮球式蒸汽疏水阀性能及特点：
1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高90％。
5、汽水分离可靠：(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
三、自由半浮球式蒸汽疏水阀性能规范：
| 公称压力 PN(Mpa) | 试验压力 PS(Mpa) | zui高工作压力 DMO(Mpa) | zui高工作温度 TMO( ℃ ) | 适用介质 | 漏汽率 | zui高背压率 (%) |
| 1.6 | 2.4 | 1.6 | 220 | 蒸汽、凝结水 | ≤ 0.5 | 85 |
四、主要外型及连接尺寸：
| 型号 | 公称通径 DN(mm) | L | H | D | D1 | D2 | b | f | Z- Φ d | 型号 | 公称通径 DN(mm) | L | H | H1 |
| CS45H16C2540 | 15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4- Φ 14 | CS15H16C2540 | 15 | 155 | 142 | 80 |
| 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4- Φ 14 | 20 | 155 | 142 | 80 | ||
| 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 | 25 | 155 | 142 | 80 | ||
| 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4- Φ 18 | 32 | 180 | 200 | 105 | ||
| 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4- Φ 18 | 40 | 180 | 200 | 105 | ||
| 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 | 50 | 180 | 200 | 105 |
