| 品牌 : | 捷泰 | 型号 : | CS41H-16C CS41H-25C |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | DN20-300 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 零部件及配件 : | 配件 | 形态 : | 蝶式 |
| 类型(通道位置) : | 二通式 |

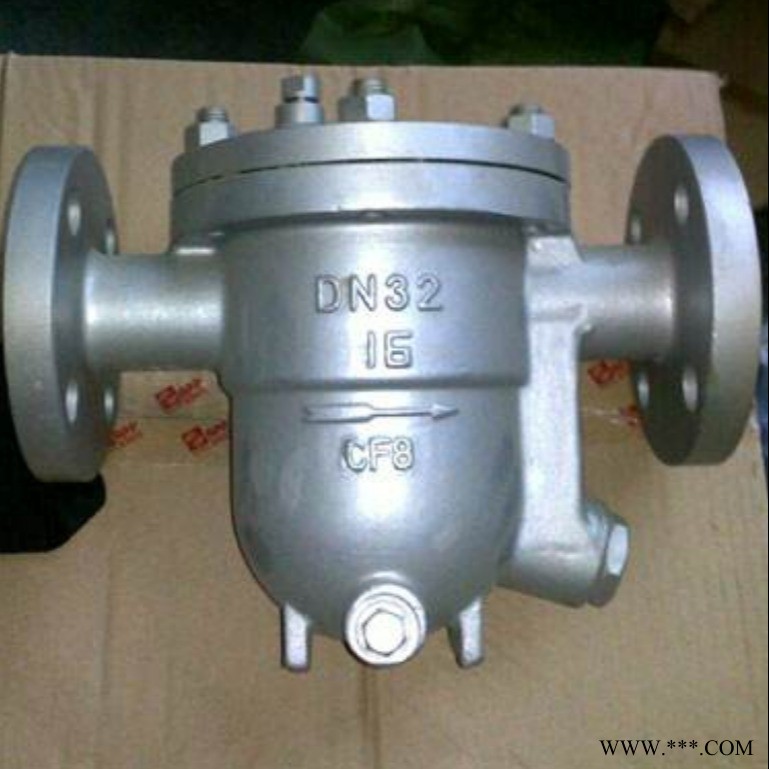

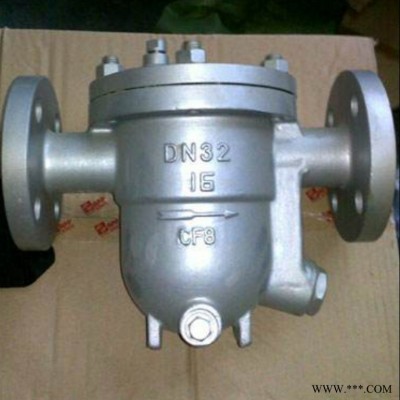

蒸汽疏水阀 CS41H-16C DN50浮球式疏水阀
CS41H疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备 理想的疏水阀。
CS41H自由浮球式疏水阀简单介绍: CS41H-16C
CS41H-25C CS41H-40 CS11H-16C CS11H-16P
CS41H疏水阀工作原理:
CS41H浮球式疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和 低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温 度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入 时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
CS41H自由浮球式疏水阀主要零件材料:
| 主要零件 | 材料 |
| 阀体 | 碳钢 ，不锈钢304、 锻钢 |
| 阀盖 | 碳钢、不锈钢304、 锻钢 |
| 阀座 | 不锈钢 |
| 过滤器 | 不锈钢 |
C
CS41H自由浮球式疏水阀主要连接结构尺寸:
| 产品型号 | 口径 | CS41H-16C 尺寸 法兰连接 | |||||||
| DN | L | H | D | D1 | D2 | b | F | Z- Φ d | |
| CS41H16C-B2540 | 15 | 195 | 195 | 95 | 66 | 45 | 14 | 2 | 4- Φ 14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4- Φ 14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 | |
| CS41H16C-D2540 | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4- Φ 18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4- Φ 18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 | |
| CS41H16C-F25 | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4- Φ 18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8- Φ 18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8- Φ 18 | |
| 125 | 430 | 510 | 245 | 210 | 185 | 22 | 3 | 8- Φ 18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8- Φ 23 | |
