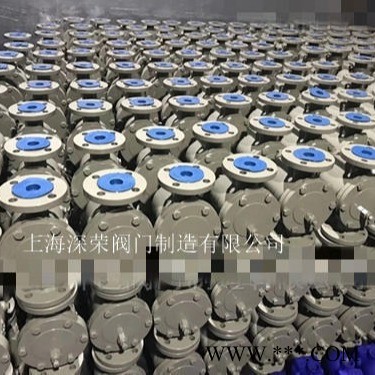

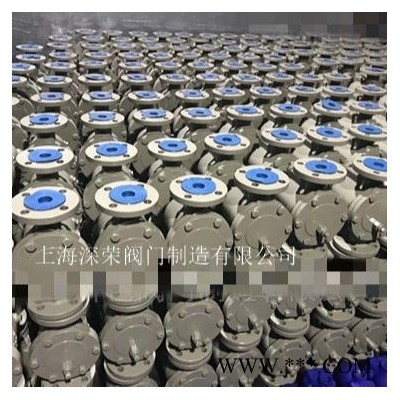

上海深荣 CS41H自由浮球式疏水阀 立式自由浮球式疏水阀 可非标定制

CS41H自由浮球式蒸汽疏水阀

产品简介：

 自由浮球式疏水阀CS41H自由浮球式蒸汽疏水阀/自由浮球式法兰疏水阀/不锈钢自由浮球式蒸汽疏水阀/自由浮球式内螺纹疏水阀/自由浮球式蒸汽疏水阀加装排气阀不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到理想工作效率。是石油、化工、印染、制药、造纸、食品等工业加热设备zui理想的疏水阀，特别是条件要求高的滚筒式烘干设备，更是工作性能zui可靠的全自动疏水阀。工作原理：自由浮球式蒸汽疏水阀的结构简单，内部只有个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭。装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量。当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。产品特点：1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得zui高的加热效率。2、蒸汽压力变化时，不受影响，能连续工作性能稳定。3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。4、自动排空气性能好。5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。规格及技术参数：1、公称通径( DN ): 15-150 ；2、公称压力( PN ): 1.6-4.0Mpa ；3、zui高工作压力 (PMO) : 0.2-1.6 Mpa ；4、zui高工作温度 (TMO) : 350 ℃；5、工作介质:蒸汽凝结水；6、无负荷漏气率小于 3% ；过冷度 0.5%疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。工作原理：本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。其结构特点：1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。主要零部件材料：主要零件 材料阀体 碳钢阀盖 碳钢阀座 不锈钢过滤器 不锈钢主要连接尺寸：产品型号 口径 尺寸DN L H D D1 D2 b f Z-ΦdCS41H16/25/40CB15 195 195 95 65 45 14 2 4-Φ1420 195 200 105 75 55 14 2 4-Φ1425 215 225 115 85 65 14 2 4-Φ14CS41H16/25/40CD25 270 245 115 85 65 14 2 4-Φ1432 270 250 135 100 78 16 2 4-Φ1840 280 290 145 110 85 16 3 4-Φ1850 290 300 160 125 100 16 3 4-Φ18CS41H16/25C-F50 410 380 160 125 100 16 3 4-Φ1865 410 380 180 145 120 18 3 4-Φ1880 430 420 195 160 135 20 3 8-Φ18100 430 440 215 180 155 20 3 8-Φ18125 480 510 245 210 185 22 3 8-Φ18150 480 510 280 240 210 24 3 8-Φ23CS41H/CS11H自由浮球式蒸汽疏水阀排量表：型号 通径(mm)zui高工作压力不同压差 (△P)下的排水量（Kg/h)0.5 0.2 0.4 0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 3.5 4.0CS11H16CS11H16CCS41H161520250.4 310 500 6200.8 260 390 500 550 5801.2 300 340 370 400 430 460 4901.6 260 290 320 350 380 410 440 470CS11H16CS41H16CS11H16CCS41H16CCS41H25CS41H401520250.4 490 750 9800.8 430 650 760 820 8901.2 400 510 570 620 700 760 8201.6 390 450 510 570 620 700 7602.5 280 340 380 440 500 560 6204.0 290 330 380 430 480 520 560CS41H- 25 0.4 1850 2500 298016CS41H16CCS41H25CS41H403240500.8 1250 1900 2100 2450 27501.2 900 1450 1650 1900 2100 2250 24001.6 1200 1560 1450 1450 1650 1750 21002.5 700 850 950 1050 1200 1350 16504.0 700 750 800 860 920 980 1050 1150CS41H16CS41H16CCS41H25CS41H4040500.4 2800 4250 58000.8 1800 2980 3650 4250 47501.2 2500 3000 3450 3900 4100 45001.6 2150 2650 3000 3300 3600 3950 41002.5 2100 2650 3000 3300 3650 39004.0 1000 1350 1650 1950 2250 2500 2750 3000CS41H16CS41H16CCS41H25CS41H405065801001500.4 5000 8500 115000.8 4200 6200 7800 8900 95001.2 2200 3600 4700 5500 6200 6800 76001.6 3600 4400 5000 5400 5900 6100 68002.5 3200 3600 3900 4200 4700 5100 54004.0 2850 3000 3250 3700 3950 4050 4400 5000

上海深荣阀门主要生产销售【自由浮球式疏水阀CS41H自由浮球式蒸汽疏水阀/自由浮球式法兰疏水阀/不锈钢自由浮球式蒸汽疏水阀/自由浮球式内螺纹疏水阀/自由浮球式蒸汽疏水阀加装排气阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   CS41H自由浮球式疏水阀  是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供  CS41H自由浮球式疏水阀 法兰，伸缩节及 CS41H自由浮球式疏水阀 连接螺栓，并根据用户需要提供  CS41H自由浮球式疏水阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
