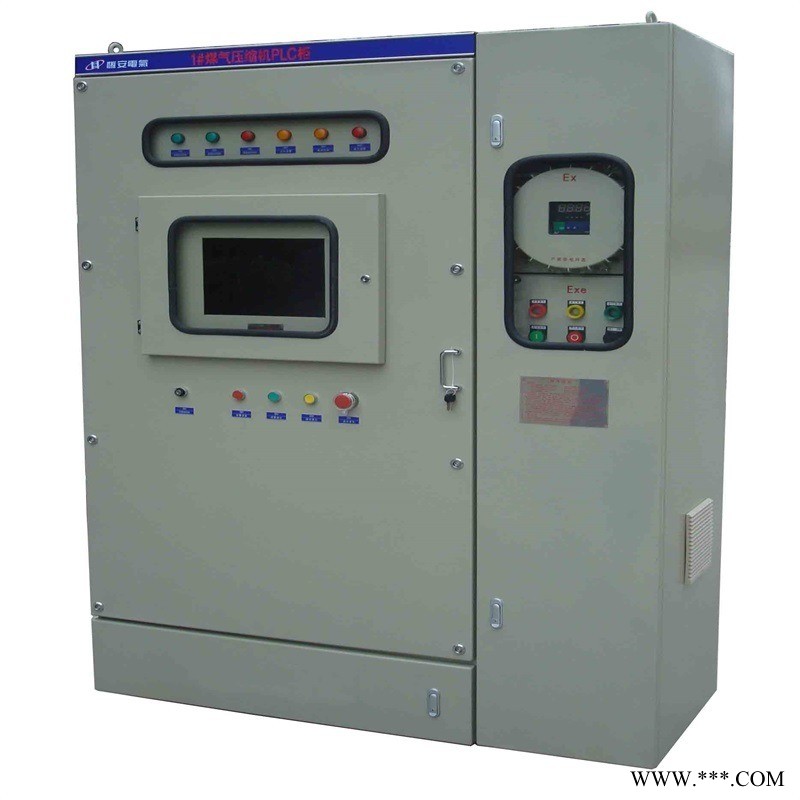

pxk防爆正压柜防爆配电柜防爆电机控制柜75KW施耐德防爆变频器控制柜PLC防爆柜

防爆正压柜简介：

1.当气压高于1000Pa时，泄压阀会自动打开排气阀并自动调节内部气压，以确保产品不会因高压冲击而变形和损坏。

2.当气压低于50Pa时，自动控制系统会自动发出警报并输出警报信号。内部压力需要调整。补气成功后，它会自动恢复正常，否则可以根据需要将系统设置为自动关闭电源。

3.仅当机柜气压满足指定气压要求时，正压吹扫控制系统才会向机柜提供信号以发送功率。

4.正压柜工作压力为50Pa≤P≤1000Pa。

PXK防爆正压柜特点及型号含义

1.柜式产品采用GGD柜体框架，主副板为左右结构，电缆沟安装，下部进线，前门操作，后门维护。

2.箱型产品采用钢板焊接结构，主辅板为上下结构，吊装，下入，前门操作维护。

3.钢琴桌产品均采用钢板折叠并焊接而成。主板和辅助板为前后结构，座椅式安装，电线入口，钢琴桌操作和后门维护。

4.根据进气方式，分为通风型和补偿型。通风式为不间断的连续供气，正压腔内各部件的工作热量可通过风路带走，并具有良好的散热功能，适用于解决大功率散热问题防爆逆变器；补偿类型为间歇供气。正压腔必须具有良好的密封性能，以确保低耗气量。

5.用户必须提供气源，要求是：净化空气或氮气，气源压力为：0.2?0.8Mpa；通常仪器在用户现场的风能可以满足要求。

6.钢板材料一般为GB710-88冷轧钢板，也可以根据用户要求选择GB3280-84不锈钢材料。

防爆正压柜组的含义和产品特性

1.不锈钢防爆柜的防爆原理是介质隔离点火源的防爆措施，以达到防爆电器的目的；

2.本产品可根据用户要求安装各种常见的检测仪器，分析仪器，显示仪器，监视器，微型计算机触摸屏，大功率变频器和普通电气组件，基本上不限制用户内部电气组件;

3.主要由机柜，自动控制系统，燃气分配系统，报警系统，配电系统组成；机柜由正压腔和辅助腔组成，辅助腔配有自动控制系统，报警系统和用户操作电缆。正压用户的配电系统组件安装在空腔中；

4.可根据用户要求定做箱体，钢琴桌和柜体结构，柜体类型分为上下和左右结构。箱式通常焊接钢板，表面喷涂塑料，前门操作；钢琴桌和柜子类型采用标准型材焊接，表面喷涂塑料，每个接合面均经过特殊的密封处理；前门操作打开门进行维护。钢板材料一般为GB710-88钢板，也可以根据用户要求选择GB3280-84不锈钢板。

5.根据进气方式，分为通风型和补偿型。通风式为不间断的连续供气，正压腔内各部件的工作热量可通过风路带走，具有良好的散热功能；补偿式为间歇供气，正压腔密封性好，耗气量小。

6.用户必须提供气源，要求是：净化空气或氮气，气源压力为：0.2MPa-0.8MPa；通常仪器在用户现场的风能可以满足要求。根据用户要求，我公司可以为其设计自给系统。

一、适用范围

1． PLC控制防爆正压柜适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及等爆炸性气体或粉尘环境中，作为三相四线制（380V/220V）交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制。

2． 适用于1区、2区危险场所。

3． 适用于IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。

4． 户内、户外安装。

二、防爆原理

采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。

三、产品特点

1.防爆触摸屏配电柜主要由柜体，自动控制系统，配气系统，报警系统和配电系统组成；柜体由正压腔和辅助腔组成。正压腔包含用户的配电系统组件和辅助腔自动控制系统。

2.柜式产品采用GGD柜体框架，主副板为左右结构，电缆沟安装，下部进线，前门操作，后门维护。

3.箱型产品采用钢板焊接结构，主辅板为上下结构，吊装，下入，前门操作维护。

4.钢琴桌产品均采用钢板折叠并焊接而成。主板和辅助板为前后结构，座椅式安装，电线入口，钢琴桌操作和后门维护。

5.根据进气方式，分为通风型和补偿型。通风式为不间断的连续供气，正压腔内各部件的工作热量可通过风路带走，并具有良好的散热功能，适用于解决大功率散热问题防爆逆变器；补偿类型为间歇供气。正压腔必须具有良好的密封性能，以确保低耗气量。

6.用户必须提供气源，要求是：净化空气或氮气，气源压力为：0.2?0.8Mpa；通常仪器在用户现场的风能可以满足要求。

7.钢板材料一般为GB710-88冷轧钢板，也可以根据用户要求选择GB3280-84不锈钢材料。

四、功能说明

PX系列正压柜

1.产品配有通风链。在产品投入运行之前，只有在对主磁盘的内部空腔进行通风并且达到规定的通风时间和通风量之后，才能确保可燃易爆气体从主磁盘中吹出，然后才能为辅助磁盘供电。 。 ，并开始检测主腔室的气压，以确保产品投入运行时，电气部件已被干净的介质有效隔离。

2.仅当主磁盘内腔中的气压满足指定的气压要求时，辅助磁盘中的自动电源切换系统才会向主腔发送功率。

3.主板内腔工作压力为100Pa≤P≤1000Pa。

当气压高于1000Pa时，自动控制系统会自动关闭进气口或打开排气阀，并自动调节内部气压，以确保产品不会因高压冲击而变形和损坏。

当气压低于100Pa时，自动控制系统会自动报警，打开进气口并自动调节内部供气量。供气成功后，会自动恢复正常，如果不成功，内部压力会降至60Pa。如有必要，可以将系统设置为自动关闭电源。

4.辅助盘的自动控制系统是连续不断的监控，并显示主盘内腔的压力参数。

PZ系列正压柜

与Px系列相比，专为第2区设计的正压防爆柜，省去了检查通风时间的安全装置，仅标记了通风时间。用户在主机室通电前执行要求;另外，当内部气压低于100Pa时，自动控制系统会自动报警并打开进气口，自动调节内部供气量。供气成功后，会自动恢复正常；当内部供气降至60Pa时，系统不会自动切断电源，间歇性警报。
