| 品牌 : | 锐茨 | 型号 : | CS44H/CS44F |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 种类 : | 蒸汽压力式 | 公称通径 : | DN15-150 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |
产品概述：

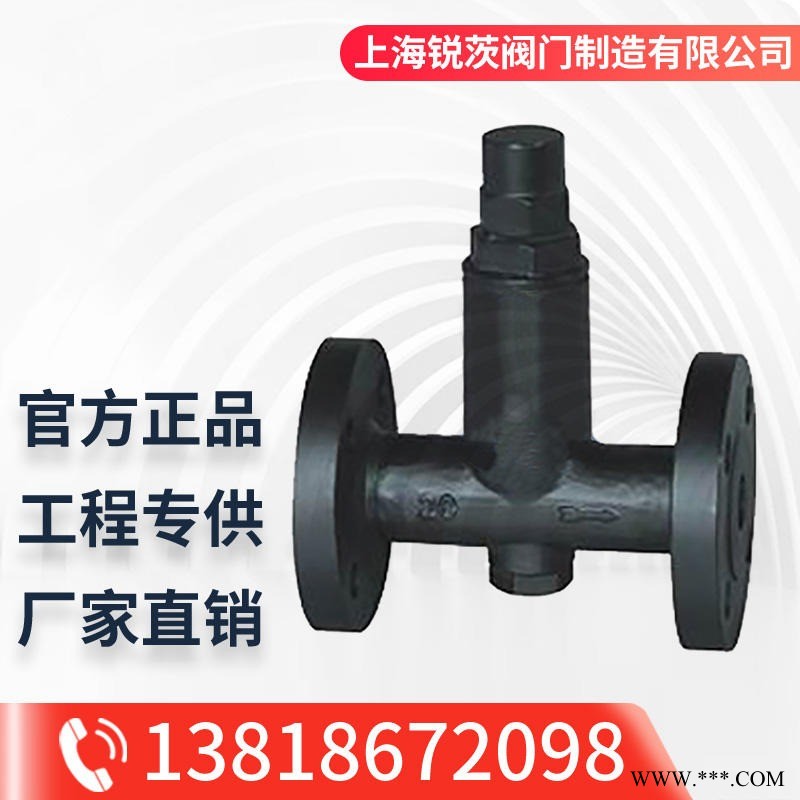

CS44H、CS44F膨胀式蒸汽疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。
结构及其特点：
1、具有排水温度调节机构，可在80-100℃之间调节，使用方便。
2、排水是连续的，而且一般没有噪音。
3、温度元件，采用不锈钢耐腐蚀。
4、一般不受振动，蒸汽压力波动和水锂的影响。
5、体积较小、重量较轻、安装方便。
用途及使用范围：
CSl4FH-16C、CS44FH-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以符合供汽,用汽设备的正常进行，符合蒸汽输送和热源效率，该产品其关键感温内件，采用钢波纹管，焊接工艺制成，节能。
主要外型及连接尺寸：
型号 | 公称通径 | A | B | C | 型号 | 公称通径 | L | H | D | D1 | D2 | b | f | Z-φd |
CS14FH-16C2540 | 15 | 170 | 88 | 35 | CS44FH-16C2540 | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 4-φ14 | |
20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||
25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||
32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||
40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||
50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
